优势和特点
- 压差电压：0.6V (在 I(OUT) = 3A)
- 快速瞬态响应
- 输出电流：3A
- 静态电流：400μA
- 无需保护二极管
- 固定输出电压：3.3V
- 在压差条件下，静态电流处于受控状态
- 停机 I(Q) = 125μA
- 可在采用 3.3μF 输出电容器时实现稳定
- 反向电池保护
- 无反向输出电流
- 具热限制功能
产品详情
LT 1528 是一款 3A 低压差稳压器，专为处理因现今这一代微处理器所引起的大负载电流瞬变而优化。在目前市售的 PNP 稳压器当中，这款器件的瞬态响应速度是最快的，而且对于电容器 ESR 中的偏差具有非常高的耐受度。在 10mA 电流条件下，压差电压为 75mV，而在 1A 和 3A 电流条件下，压差电压将分别上升至 300mV 和 600mV。该器件具有一个 400μA 的静态电流。静态电流处于良好受控状态；当器件进入压差状态时，静态电流不会有显著的增加。该稳压器能够在采用小至 3.3μF 的输出电容器时正常运作，不过，如欲实现大多数微处理器应用所要求的性能，将必需使用较大的输出电容器。LT1528 可提供一个 3.3V 的固定输出电压。一个外部 SENSE 引脚允许对高于 3.3V 的输出电压进行调节 (使用一个简单的阻性分压器)。这使得能够在一个很宽的输出电压范围内对该器件实施调节，包括由 Intel、IBM、AMD 和 Cyrix 等公司提供的多种处理器所要求的 3.3V 至 4.2V 范围。

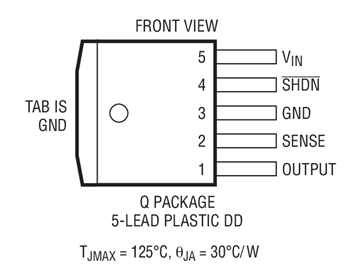

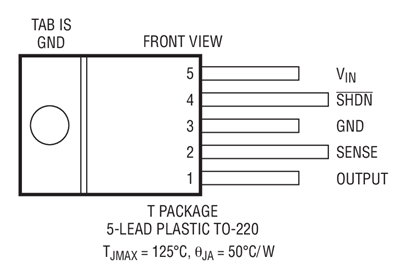

LT1528 兼具反向输入和反向输出保护电路，并包括一种停机功能。在停机模式中，静态电流将减小至 125μA。LT1528 采用 5 引脚 TO-220 和 5 引脚 DD-PAK 封装。

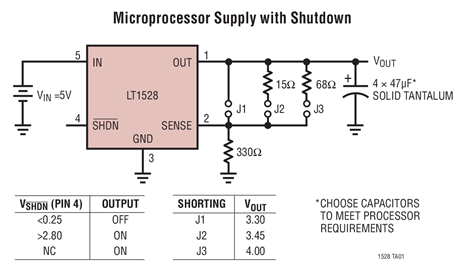

应用- 微处理器应用
- 用于开关电源的后置稳压器
- 5V 至 3.3V 逻辑稳压器
