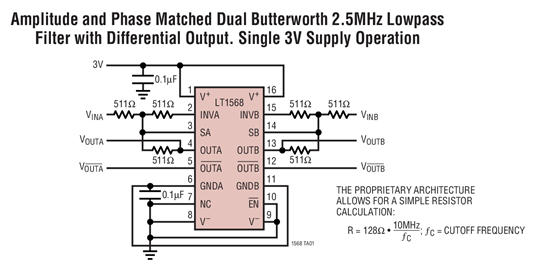

LT 1568 是一个具有轨至轨输入和输出的易用型有源 RC 滤波器单元式部件。该 IC 的内部电容器和内部低噪声运算放大器的 GBW 乘积均经过适当的修整，以便能够实现一致和可重复的滤波器响应。利用单个电阻器阻值，LT1568 提供了一对匹配的双极点巴特沃斯 (Butterworth) 低通滤波器，该滤波器具有适合于 I/Q 信道的单位增益。
通过采用阻值不对称的外部电阻器，这两个双极点滤波器节能够产生不同的频率响应或增益。此外，还可对该两级进行级联，以形成一个具可设置响应的四极点滤波器。LT1568能实现高达 10MHz 的截止频率，因而成为高速数据通信中抗混淆或通道滤波处理的理想选择。LT1568 还可被用作一个带通滤波器。
LT1568 具有非常低的噪声，可支持 90dB 以上的信噪比。它还能够提供单端至差分信号转换，以实现对高速 A/D 转换器的直接驱动。LT1568 具有一种停机模式，当采用一个 5V 电源时，该模式可将电源电流减小至 0.5mA 左右。
LT1568 采用窄式 16 引脚 SSOP 封装。
【用 途】 滤波器单元式部件【性能 参数】 采用窄式16引脚SSOP封装。是一个针对通道抗混淆或重建应用的超低噪声(92dB SNR)、高频滤波器模块。单芯片上集成了一对匹配的二阶滤波器。匹配的滤波器响应、增益以及相位在信道至信道间的可重复性对I/Q应用来说是十分关键。内部有源及无源电路经过精
