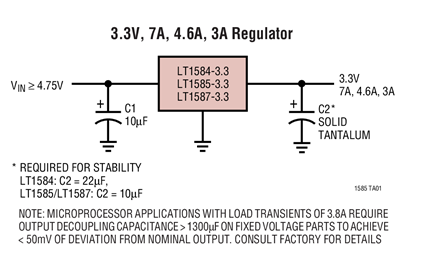

LT 1584 / LT1585 / LT1587 是低压差三端稳压器，它们分别具有 7A、4.6A 和 3A 的输出电流能力。其设计专为那些瞬态响应和最小输入电压十分关键的低电压应用而优化。与 LT1083 / 4 / 5 系列相似，该系列具有较低的压差电压和较快的瞬态响应。这些改进使其非常适合于需要利用一个低于 7V 的输入电源产生一个稳定的 2.5V 至 3.6V 输出之低电压微处理器应用。
电流限值经过修整以确保规定的输出电流和受控的短路电流。片内热限制可提供针对任意过载组合 (它们将产生过高的结温) 的保护作用。

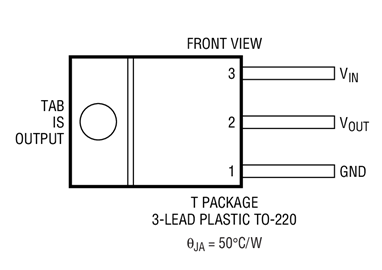

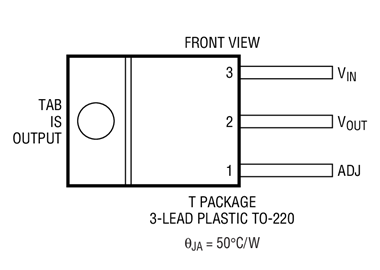

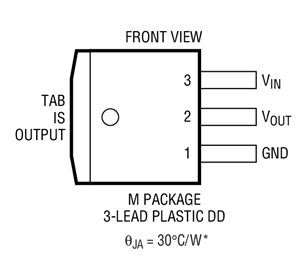

LT1585 / LT1587 均可提供业界标准三引脚 TO-220 功率封装的通孔安装和表面贴装版本。LT1584 采用通孔三引脚 TO-220 功率封装。
LT1585/7CM、LT1584/5/7CT | 可调 |
LT1585/7CM-3.3、LT1584/5/7CT-3.3 | 3.3V 固定 |
LT1585CM-3.38、LT1584/5CT-3.38 | 3.38V 固定 |
LT1585/7CM-3.45、LT1584/5/7CT-3.45 | 3.45V 固定 |
LT1585/7CM-3.6、LT1584/5/7CT-3.6 | 3.6V 固定 |
该LT1585可调版本相对较容易适应多种微处理器的电源电压规格。为了保留LT1585内部参考紧密度容限，建议调整0.5％的电阻。R1约10毫安，为空转电流（≤124Ω）。
