LT 1615 / LT1615-1 是采用 5 引脚扁平 (仅高 1mm) ThinSOT 封装的微功率升压型 DC/DC 转换器。LT1615 专为具有 350mA 电流限值和 1.2V 至 15V 输入电压范围的较高功率系统而设计，而 LT1615-1 则专门针对具有 100mA 电流限值和 1V 至 15V 扩展输入电压范围的较低功率和单节电池应用。在其他方面，这两款器件具有相同的功能。在没有负载时，两个器件的静态电流均仅为 20μA，在停机模式中则进一步减小到 0.5μA。一种电池限制、固定关闭时间控制方案可保存工作电流，使得器件在很宽的负载电流范围内具有高效率。由于具有 36V 开关，因此利用简单的升压拓扑就能轻而易举地产生高达 34V 的高电压输出，而无需采用昂贵的变压器。LT1615 的 400ns 低关闭时间允许使用纤巧的扁平电感器和电容器，从而在对空间敏感的便携式应用中，将器件的占板面积和成本降至低点。
lt1615采用ThinSOT封装的微功率升压型DC/DC转换器TheLT®1615/LT1615-1aremicropowerstep-upDC/DCconvertersina5-leadlowprofile
lt1615采用ThinSOT封装的微功率升压型DC/DC转换器TheLT®1615/LT1615-1aremicropowerstep-upDC/DCconvertersina5-leadlowprofile

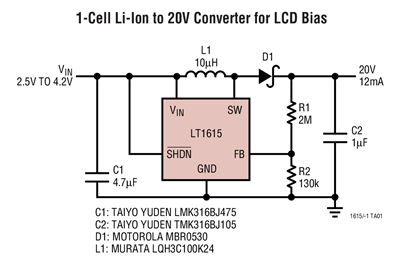

LT1615应用电路:LT1615pdfdatasheet(MicropowerStep-UpDC/DCConvertersinThinSOT)
该芯片是升压转换器，让你在34B的最大电压从1.2V至15V的输入电压。它是一个小巧的5引脚SOT23封装，工作需要最少的外部电路。这些芯片可以使用，例如，液晶屏或高电压的变容。
而本机供电为12V，其33V是通过N1003(LT1615)升压后供给的。怀疑N1003损坏，更换后，开机测量高频头(9)脚33V正常，重新选台，一切恢复正常。
康佳液晶电视TV信号的接收电路与CRT电视机基本相同，只是高频调谐器⑨脚所需的33V供电是由12V经一个特殊的DC／DC微功率升压变换器LT1615提供。
