LT1681

双晶体管同步正激式控制器

LT1681产品信息:

概览

优势和特点

  • 高电压:可在高达 72V 工作
  • 可同步工作频率和输出开关相位适用于多控制器系统
  • 固定频率操作至 350kHz
  • 自适应和可调节型消隐
  • 同步整流器驱动器
  • 局部 1% 电压基准
  • 具迟滞的欠压闭锁保护
  • 输入过压保护
  • 可编程起动禁止
  • 变压器主端饱和保护
  • 光耦合器反馈支持
  • 软启动控制

产品详情

LT 1681 控制器简化了高功率同步双晶体管正激式 DC/DC 转换器的设计。该器件采用固定频率电流模式控制,并且支持隔离式和非隔离式拓扑。这款 IC 驱动外部 N 沟道功率 MOSFET,采用高达 72V 的输入电压工作。

LT1681 的工作频率是可编程的,并可同步至高达 350kHz。另外,开关相位在同步操作期间也是受控的,以适应多转换器系统。内部逻辑电路可保证 50% 最大占空比操作以防止发生变压器饱和。

LT1681 拥有一种软启动功能,该功能在启动期间以及欠压闭锁或过压 / 过流事件之后提供受控型增加的供电电流。

该器件采用 20 引脚宽体 SO 封装,以支持高电压引脚至引脚间距。



应用

  • 隔离式电信系统
  • 个人计算机和外设
  • 铅酸电池备份系统
  • 汽车和重型设备

LT1681数据手册:

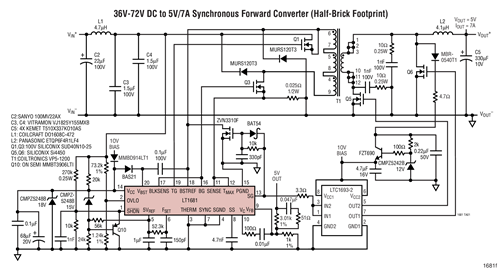

LT1681引脚功能、电路图:

LT1681

【用 途】 DC/DC转换器芯片【性能 参数】 采用20引脚SO封装,采用电流工作模式,其工作频率为250kHz,它具有75V的高端驱动器、输入欠压/过压保护、同步栅极输出以及热关机引脚等,可将36V至72V的电信背板电源转换为3.3V或5V的60W输出。 &nbs

LTC1698

【用 途】 DC/DC转换器芯片【性能 参数】 采用16引脚SSOP封装,可将36V至72V的电信背板电源转换为3.3V或5V的60W输出,通过一个窄脉冲变压器与LT1681同步,可驱动二级同步MOSFET它与LT1681直接相接,包括误差信号放大器、限流电路、同步栅极驱动器以及输出过压保护
