产品详情

LT 1713 / LTC1714 是具有轨至轨输入、轨至轨互补型输出和一个输出锁存器的超快 (UltraFast ) 7ns、单通道 / 双通道比较器。这两款器件专为 3V 和 5V 电源而优化，可在 2.4V 至 12V 的单电源电压范围内工作，或采用 ±2.4V 至 ±6V 的双电源供电运行。

LT1713 / LTC1714 专为在多种系统中提供易用性而设计。除了宽电源电压灵活性之外，轨至轨输入共模范围扩展至超过两个电源轨达 100mV，而且对于进一步超过电源轨扩展的输入，还为输出提供了针对相位反转的保护。另外，轨至轨输入可以被带到相反的电源轨，并不会造成输入电流的显著增加。轨至轨匹配互补型输出直接连接至 TTL 或 CMOS 逻辑电路，并能吸收 10mA (至 GND 的 0.5V 之内) 或供应 10mA (至 V+ 的 0.7V 之内)。

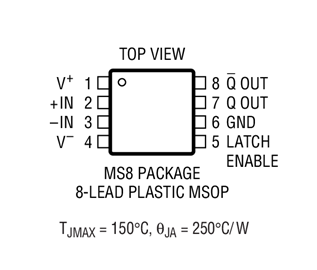

LT1713 / LT1714 具有可兼容 TTL/CMOS 的内部锁存器，用于在输出上保留输入数据。只要 LATCH 引脚保持高电平，该锁存器就保存数据。LATCH 引脚迟滞提供了针对缓慢移动或噪声锁存信号的保护作用。LT1713 采用 8 引脚 MSOP 封装。LT1714 采用 16 引脚窄体 SSOP 封装。

• 高速自动测试设备
• 开关稳压器的电流检测

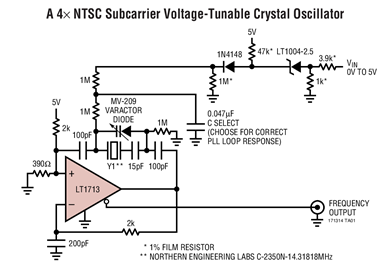

• 晶体振荡器电路
• 高速采样电路
• 高速 A/D 转换器
• 脉宽调制器
• 窗口比较器
• 扩展范围电压 (V) / 频率 (F) 转换器
• 快速脉冲振幅 / 宽度鉴别器
• 线路接收器
• 高速触发器
