LT 1725 是一款单片式开关稳压控制器，专为隔离型反激式拓扑而特别设计。该器件驱动一个外部 MOSFET 的栅极，而且一般是采用第三个变压器绕组供电。这些特性实现了一个仅受限于外部电源通路组件的应用输入电压。第三个变压器绕组还提供输出电压反馈信息，因而无需使用光隔离器。其栅极驱动能力与一个合适的外部 MOSFET 相结合，能够输送高达数十瓦的负载功率。
LT1725 拥有一些大多数其他开关稳压器 IC 都不具备的特性。通过运用电流模式开关操作方法，该器件提供了卓越的 AC 和 DC 电压调节性能。在大多数应用中，其独特的控制电路能够保持稳压状态进入不连续操作模式。任选的负载补偿电路可提供改善的负载调节性能。一个任选的欠压闭锁引脚在应用输入电压过低时中止操作。一个任选的外部电容器可实现一种软启动功能。在高达几 mA 的电流条件下可提供一个 3V 输出，用于为主端应用电路供电。
【用 途】 隔离式开关稳压器【性能 参数】 采用16脚的SSOP型封装，提供出色的交流和直流稳压。它也具备从50-275 kHz的恒定转变频率，频率的大小能很容易地通过外部电容器来设定。能驱动外部的N沟道场效应管，还有欠压封锁、软启动和负载补偿等功能。

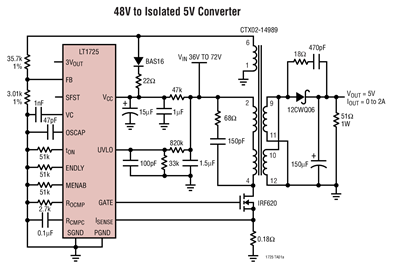

附图是使用LT1725构成的反馈电压变换器的电路图。电路的控制、振荡由LT1725完成。在该电路中反馈电压来自与输出电压桐关的变压器的另一个绕组。这样做的好处是电路的工作状态不容易受尖脉冲噪声的影响。
