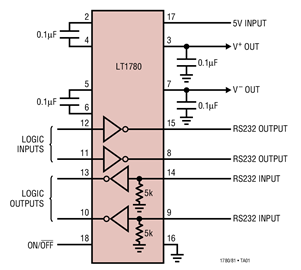

LT 1780 / LT1781 是双通道 RS232 驱动器 / 接收器对，其具有集成化充电泵，以依靠单 5V 电源产生 RS232 电压电平。这些电路仅采用 0.1μF 外部电容器，消耗功率仅为 40mW，其传输速率可达 120kbaud，甚至在驱动重的容性负载时也不例外。芯片上的新型 ESD 结构使得 LT1780 / LT1781 能够按照 IEC 1000-4-2 规格要求安然经受 ±15kV 空气隙和 ±8kV 接触 ESD 测试，从而免除了在 RS232 线路引脚上增设昂贵 TransZorbs 的需要。LT1780 / LT1781 完全符合 EIA RS232 标准。驱动器输出得到了过载保护，并可短路至地或高达 ±30V 而不受损坏。在停机 (SHUTDOWN) 或电源关闭的情况下，驱动器和接收器输出处于高阻抗状态，从而实现了线路共享。
LT1780 / LT1781 是 LT1180A / LT1181A、LT1280A / LT1281A 和 LT1381 的直接升级版器件，适合那些要求提供最大程度 ESD 保护的应用。

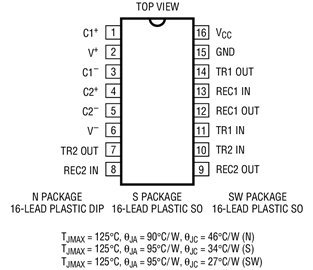

LT1781 采用 16 引脚 DIP、SO 和 SW 封装。对于那些需要 SHUTDOWN 功能的应用，LT1780 可提供 18 引脚 DIP 和 SW 封装。
应用

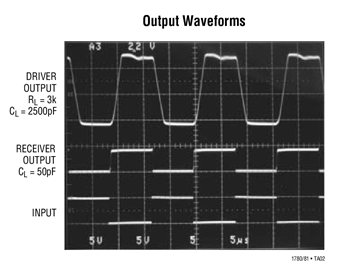

【用 途】 双RS232驱动器【性能 参数】单5V电源、低功耗（只有40mW)、±15kV ESD保护（在RS232线端不需要昂贵的TransZorbs）。只用0.1μF外部电容器便可工作在120kBaud(对于负载RL=3K，CL=2500pF)，250kBaud（对于负载RL=3,CL=1000pF)。【互换 兼容】
