LT1801

双通道 80MHz、25V/μs、低功率、轨至轨输入和输出精准运算放大器

LT1801产品信息:

概览

优势和特点

  • 增益带宽乘积:80MHz
  • 输入共模范围包括两个电源轨
  • 轨至轨输出摆幅
  • 低电压操作:单电源或分离型电源 (2.3V 至 12.6V)
  • 低静态电流:每个放大器为 2mA (最大值)
  • 输入失调电压:350μV (最大值)
  • 输入偏置电流:250nA (最大值)
  • 3mm x 3mm x 0.8mm DFN 封装
  • 大的输出电流:50mA (典型值)
  • 低电压噪声:8.5nV/√Hz(典型值)
  • 转换速率:25V/μs (典型值)
  • 共模抑制:105dB (典型值)
  • 电源抑制:97dB (典型值)
  • 开环增益:85V/mV (典型值)
  • 工作温度范围:-40°C 至 85°C
  • LT1801 采用 8 引脚 SO、MS8 和 DFN 封装
  • LT1802 采用 14 引脚 SO 封装

产品详情

LT 1801 / LT1802 是双通道 / 四通道低功率、高速、轨至轨输入和输出运算放大器,具有卓越的 DC 性能。与其他具有相似带宽的器件相比,LT1801 / LT1802 拥有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。

在通常情况下,LT1801 / LT1802 具有 <100μV 的输入失调电压、<50nA 的输入偏置电流和数值为 85,000 的开环增益。

LT1801 / LT1802 具有一个包括两个电源轨的输入范围,以及一个在任一个电源轨的 20mV 之内摆动的输出,以较大限度拓宽低电源电压应用中的信号动态范围。

LT1801 / LT1802 能够在 2.3V 至 12.6V 的电源范围内保持其性能,并规格在 3V、5V 和 ±5V电源。输入可以被驱动至超出电源范围,而不会造成损坏或输出倒相的情况。

LT1801 采用具标准双通道运放引出脚配置的 MS8、SO-8 和 3mm x 3mm x 0.8mm双侧引脚细间距无引线封装 (DFN)。LT1802 具有标准四通道运放配置并采用 14 引脚塑料 SO 封装。LT1801 / LT1802 可用作许多运放的插入式替代产品,以改善输入 / 输出范围和性能。

如需这些放大器的单通道版本,请参见 LT1800 的产品手册



应用

  • 低电压、高频率信号处理
  • 驱动 A/D 转换器
  • 轨至轨缓冲放大器
  • 有源滤波器
  • 视频线路驱动器

LT1801数据手册:

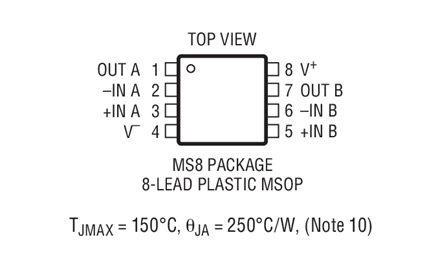

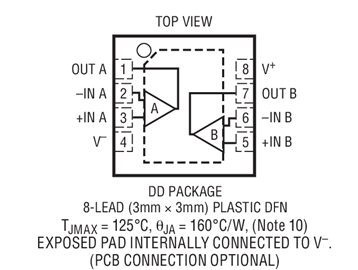

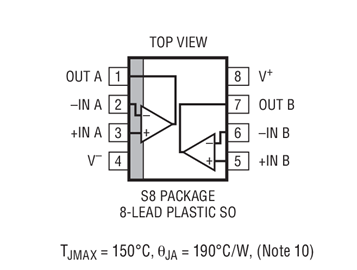

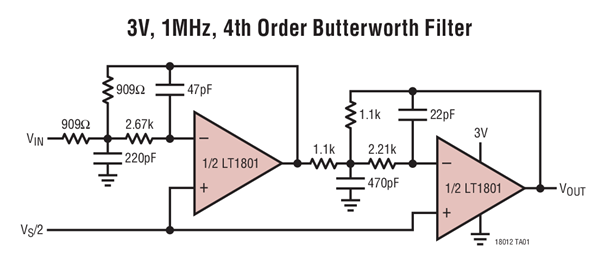

LT1801引脚功能、电路图:
