LT1804

双通道、100V/μs、85MHz、轨至轨输入和输出精准运算放大器

LT1804产品信息:

概览

优势和特点

  • 转换速率:100V/μs
  • 增益带宽乘积:85MHz
  • 输入共模范围包括两个电源轨
  • 轨至轨输出摆幅
  • 低静态电流:每个放大器为 3mA (最大值)
  • 大的输出电流:42mA
  • 电压噪声:21nV/√Hz
  • 电源抑制:90dB
  • 开环增益:60V/mV
  • 工作温度范围:-40°C 至 85°C
  • 单通道器件采用 8 引脚 SO 封装和外形扁平 (仅高 1mm) 的 5 引脚 SOT-23 (ThinSOT ) 封装
  • 双通道器件采用 8 引脚 DFN 封装和 SO 封装
  • 四通道器件采用 14 引脚窄体 SO 封装

产品详情

LT 1803 / LT1804 / LT1805 是单通道 / 双通道 / 四通道、低功率、高速、轨至轨输入和输出运算放大器,具有卓越的 DC 性能。与其他具有相似带宽和转换速率的器件相比,LT1803 / LT1804 / LT1805 拥有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。

在通常情况下,LT1803 / LT1804 / LT1805 具有 350μV 的输入失调电压、125nA 的输入偏置电流和 60V/mV 的开环增益。

LT1803 / LT1804 / LT1805 具有一个包括两个电源轨的输入范围,以及一个在任一个电源轨的 20mV 之内摆动的输出,以较大限度拓宽低电源电压应用中的信号动态范围。

LT1803 / LT1804 / LT1805 规格在 3V、5V 和 ±5V电源,而且通常能够在 2.3V 至 12.6V 的电源范围内保持其性能。输入可以被驱动至超出电源范围,并不会造成损坏或输出倒相的情况。

LT1803 采用具标准运放引出脚配置的 8 引脚 SO 封装,并可提供 5 引脚 SOT-23 封装。LT1804 采用具标准运放引出脚配置的 8 引脚 DFN 封装和 SO 封装。

LT1805 具有标准四通道运放配置并采用 14 引脚塑料 SO 封装。



应用

  • 低电压、高频率信号处理
  • 驱动 A/D 转换器
  • 轨至轨缓冲放大器
  • 有源滤波器
  • 视频线路驱动器

LT1804数据手册:

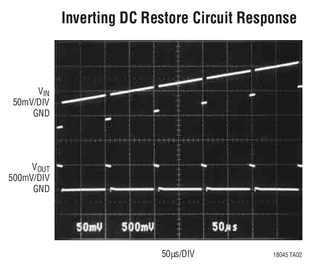

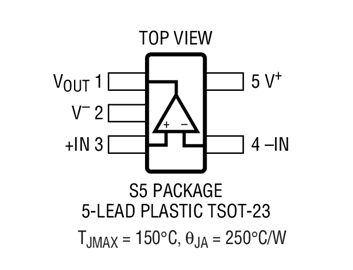

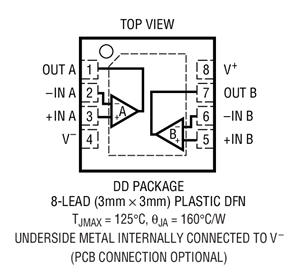

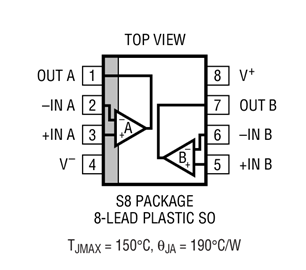

LT1804引脚功能、电路图:

LT1804大电流开关电源电路图

前段时间用LT1084做稳压,做了一个外接电源给数码相机用。因为电路板安装位置空间狭小,所以将稳压芯片用三根导线引至宽敞处。当时未仔细测量电路的稳压效果。用了一段时间之后发现数码相机经常提示电压低。检查蓄电池的电压,十分正常。增加一个2000uF 的电容在稳压电路输出端,情况稍有好转,但仍然没有解决问题。后又搜索资料,有人说两个分压电阻的组织应该小一些,比如200ohm 数量级,如此才能有较好的稳

LT1803/LT1804/LT1805轨至轨l/O运算放大器

LT1803/LT1804/LT1805轨至轨l/O运算放大器电路的基本特性:1) 转换率为lOOV/μs;2) 增益带宽为85MHz;3) 轨至轨输出;4) 低电压操作,单或分裂供电电压范围为2.3~

凌特推出低功耗满摆幅运算放大器为低电压设计方案带来高速度

凌特公司宣布推出分别为单路、双路和四路轨至轨输入和输出的低功耗运算放大器 LT1803、LT1804 和 LT1805。
