LT 1930 和 LT1930A 是业界高功率的 SOT-23 开关稳压器。它们均包含内部 1A、36V 开关，从而允许在很小的电路板占位面积上产生大电流输出。LT1930 在 1.2MHz 频率下开关，允许使用小型、低成本和高度较低的电容器和电感器。较快的 LT1930A 在 2.2MHz 频率下开关，使得进一步减小电感器体积。采用这些器件可以做成面积接近十分之一平方英寸的完整稳压器解决方案。多个输出电源现在能作为每个输出电压的单独稳压器，取代了采用单个稳压器和定制变压器的笨重准调整方法。
一种恒定频率的内部补偿电流模式 PWM 架构会导致低和可预测的输出噪声，而过滤这噪声是很容易。可以在输出端采用低 ESR 陶瓷电容器，从而进一步将噪声降低到毫伏水平。LT1930/LT1930A上的高压开关标称值为 36V，使得该器件非常适合高达 34V 的升压转换器、单端主电感变换器 (SEPIC) 和回扫设计。LT1930 能够从 3.3V 的电源上产生在高达 480mA 电流时的 5V 电压，或者在 SEPIC 设计中从四节碱性电池中得到 5V 电压和 300mA 电流。
LT1930/LT1930A 采用 5引线 ThinSOT 封装。
【用 途】 稳压器电路【性能 参数】 双列5脚封装。 引脚封装图：【互换 兼容】

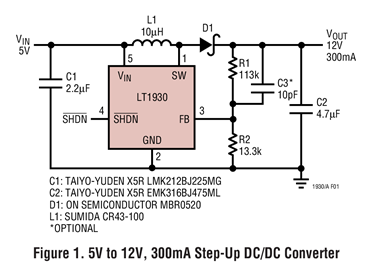

下图是LT1930另一典型应用,5V到12V升压变换器。此电路提供300mA输出电流,效率高达87%。此电路的最大输出电压纹波为60mVp-p。LT1930是业内最高功率SOT-23开关稳压器。
微型5V转12V升压变换器电路 下图是LT1930另一典型应用,5V到12V升压变换器。此电路提供300mA输出电流,效率高达87%。此电路的最大输出电压纹波为60mVp-p。 LT1930是业内最高功率SOT-23开关稳压器。它除用于升压变换器外,还可以用于SEPIC和反激变换器设计。
LT1930另一典型应用,5V到12V升压变换器。此电路提供300mA输出电流,效率高达87%。此电路的最大输出电压纹波为60mVp-p。LT1930是业内最高功率SOT-23开关稳压器。
下面是 [微型5V转12V升压变换器电路]的电路图 微型5V转12V升压变换器电路 下图是LT1930另一典型应用,5V到12V升压变换器。此电路提供300mA输出电流,效率高达87%。LT1930是业内最高功率SOT-23开关稳压器。它除用于升压变换器外,还可以用于SEPIC和反激变换器设计。(责任编辑：自然美)
图5是LT1930另一典型应用,5V到12V升压变换器。此电路提供300mA输出电流,效率高达87%。此电路的最大输出电压纹波为60mVp-p。LT1930是业内最高功率SOT-23开关稳压器。
LT1930另一典型应用，5V到12V升压变换器。此电路提供300mA输出电流，效率高达87%.此电路的最大输出电压纹波为60mVp-p.LT1930是业内最高功率SOT-23开关稳压器。
受控的12V直流电源，经LTl930芯片升压，在C728等电容两端产生高于输入12V的变换电压，这个变换电压通过R708、R709组成的分压电路反馈至LT1930芯片的第③脚（FB），此时DC/DC升压变换器输出电压为
