LT 1934 是一款微功率、降压型 DC/DC 转换器，它具有内部 400mA 电源开关，并采用扁平 (高度仅 1mm) ThinSOT 封装。凭借其 3.2V 至 34V 的宽输入电压范围，LT1934 能够对各种各样的电源进行调节，从 4 节碱性电池和 5V 逻辑电压轨到未调整的墙上变压器和铅酸电池等等。该器件的静态电流仅为 12μA，而且，一种零电流停机模式可使负载与输入电源断接，从而简化了电池供电型系统中的电源管理。突发模式 (Burst Mode ) 操作和低压差内部电源开关在一个很宽的负载电流范围内产生了高效率。
LT1934 可提供高达 300mA 的输出电流。LT1934-1 具有一个较低的电流限值，从而在所需输出电流小于 60mA 的情况下实现了外部元件的较佳选择。快速电流限制功能为 LT1934 和外部元件提供了针对短路输出的保护作用，即使在 34V 输入时也不例外。

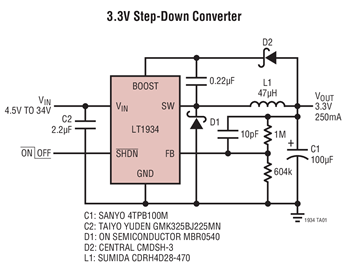

下面是 [LT1934的基本电路]的电路图 LT1934的基本电路(责任编辑：电路图)

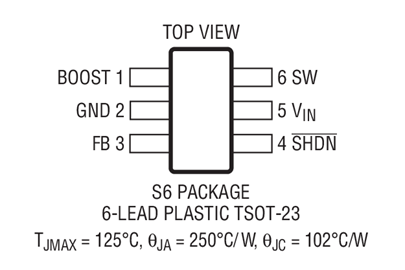

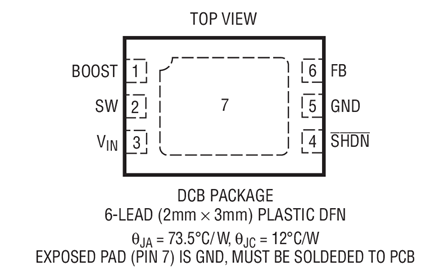

【用 途】 DC/DC转换器【性能 参数】 采用SOT-23（ThinSOTTM）和（2mmx3mmx0.8mm）6引脚DFN封装。 LT?1934是一款微功率、降压型DC/DC转换器，它具有内部400mA电源开关，并采用扁平（高度仅1mm）ThinSOT封装。凭借其3.2V至34V的宽输入电压范围，LT1
该电路采用LT1934芯片，虽然成本较高，但总体效率高，并且对用电负载电路设计要求不高，有很大的调整余量。 在输入电压24V时，输出电压5V，电流分别为9mA，4mA。LT1934系列芯片是一种由基准电压源、振荡电路和误差放大器等构成的、PWM控制的CMOS降压型DC/DC控制器。输入电压为3.3~34V，输出电压为1.5?6.0V，可以
这种方案采用Linear公司生产的LT1934芯片，成本较高，总体效率高，对用电负载电路设计要求不高，有很大的调整余量。图324V降压到16V电路LT1934系列芯片是一种由基准电压源、振荡电路和误差放大器等构成的、PWM控制的CMOS降压型DC/DC控制器。主要指标：输入电压为3.3〜34V，
这种方案采用Linear公司生产的LT1934芯片，成本较高，总体效率高，对用电负载电路设计要求不高，有很大的调整余量。
为此，我们提出了两种方案：一种为低成本方案，采用精工电子生产的S-8251B40芯片，采取先把输入总线电压降压到16V方法；另一种采用Linear公司生产的LT1934芯片。（详细内容请查看使用说明）
凌特公司(linear technology corp.)的lt1934 dc/dc降压稳压器ic系列采用双极技术制造，具有极低的待机功耗、超宽的输入范围和小型的封装，适用于汽车、工业控制和分布式电源应用
