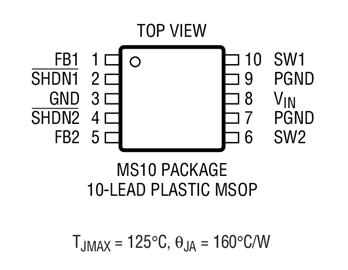

LT 1944-1 是一款双通道、微功率升压型 DC/DC 转换器，其采用 10 引脚 MSOP 封装。一个转换器设计为具有一个 100mA 的电流限值和一个 400ns 的关断时间；另一个转换器则设计为具有一个 175mA 的电流限值和一个 1.5μs 的关断时间。1.5μs 关断时间转换器非常适合产生一个接近输入电压的输出电压 (即是: 单节锂离子电池至 5V 转换器或两节电池至 3.3V 转换器)。LT1944-1 具有 1.2V 至 15V 的输入电压范围，因而成为众多应用的理想选择。两个转换器均具有一个仅 20μA 的静态电流 (在无负载时)，并在停机模式中进一步减小至 0.5μA。该器件所运用的一种电流限制、固定关断时间控制方案节省了工作电流，因而在一个很宽的负载电流范围内实现了高效率。可以使用外形扁平的纤巧电感器和电容器，以在注重空间节省的便携式应用中较大限度地缩减占板面积和成本。
