LT1970 是一个具有精准外部控制电流限值功能的 ±500mA 功率运算放大器。分离的控制电压能以 2% 的准确度来设置源电流和吸收电流限值检测门限。可通过增加外部功率晶体管来提升输出电流。
该电路可采用总电源电压为 5V 至 36V 的单电源或分离电源。在正常操作中，输入级电源和输出级电源是相连的 (V(CC) 至 V(+) 和 V(EE )至 V(-))。为了降低功耗，可由独立和较低电压电源来给输出级 (V(+)，V(-)) 供电。该放大器的整体增益是稳定的，且具有 3.6MHz 增益带宽乘积和 1.6V/µs 转换速率。电流限值电路在 VC(SRC) 或 VC(SNK) 控制输入与放大器输出之间的 2MHz 响应工作。
开路集电极状态标志指示信号电流限值电路的启动，以及放大器的热停机。一个使能逻辑输入在被拉低时将放大器置于低功率、高阻抗输出状态。热停机和一个 ±800mA 固定电流限值能够在故障状态下对芯片起保护作用。
LT1970 采用 20 引线 TSSOP 封装，并具有一个用于加快散热的导热铜底板。

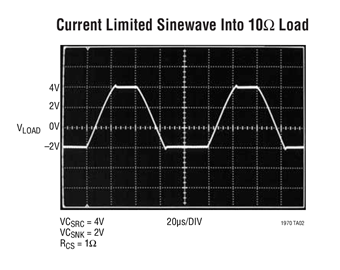

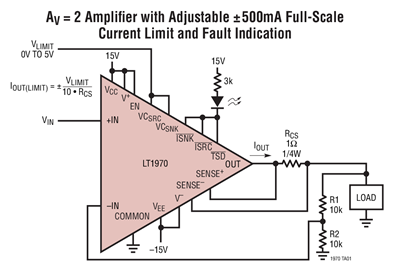

应用
与大多数运算放大器一样，LT1970 的内部回路反馈和外部回路反馈都能达到容性负载容差。在这种情况下，运算放大器本身与负载是电阻去耦的。LT1970 的直流反馈采用差分电压检测来消除调节误差，否则会由于电流检测和与负载串联的引线电阻而产生调节误差
LT1970 是一款具有精准外部控制电流限制功能的 ±500mA 功率运放。分离的控制电压能以 2% 的准确度来设置源电流和吸收电流限值检测门限。可通过增加外部功率晶体管来提升输出电流。
LT1970 500mA功率运算放大器电路的基本特性：1) 最低输出电流为±500mA；2) 独立的调整源电流和拉电流限制；3) 2%电流限制准确性；4) 具有单或分裂电源操作；5) 停机/使能控制输入
