概览

LT 3066 是一款微功率、低噪声、低压差电压 (LDO) 线性稳压器，其工作在一个 1.8V 至 45V 的输入电压范围内。该器件可提供 500mA 的输出电流和一个 300mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。

由单个电阻器负责设置 LT3066 的电流限值，并可在一个很宽的输入电压和温度范围内实现 ±10% 的准确度。一个 PWRGD 标记用于指示输出调节。

LT3066 具有一个下拉 NMOS，这负责在SHDN或 IN 被驱动至低电平的情况下对输出进行放电。

LT3066 利用低 ESR 陶瓷电容器优化了稳定性和瞬态响应，所需的最小电容为 3.3μF。内部保护电路包括具折返的电流限制、热限制、反向电池保护、反向电流保护和反向输出保护。

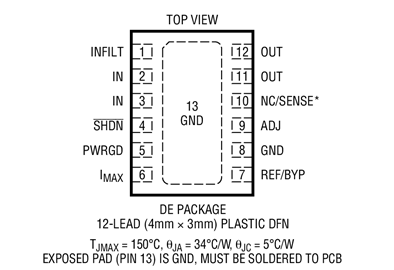

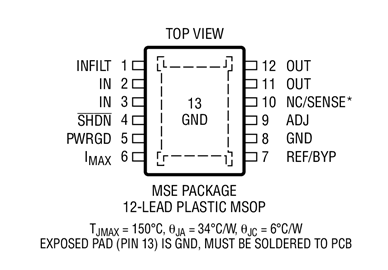

LT3066 具有可用的 3.3V 和 5V 固定输出电压，以及可用作一款具 0.6V 至 19V 输出电压范围的可调型器件。这款器件采用耐热性能增强型 12 引脚 4mm x 3mm DFN 和 MSOP 封装。

应用

45V 500mA LDO 具 25μVRMS 低噪声、1MHz 时的 60dB PSRR、并可主动给输出放电以保护: 　　凌力尔特公司(LinearTechnologyCorporation)推出高压、低噪声、低压差电压线性稳压器LT3066，该器件提供精准的可编程电流限制、主动放电和电源良好标记功能，并改进了电源抑制比LT3066在满负载时提供高达500mA的输出电流，压差电
45V 500mA LDO 具 25µVRMS 低噪声、1MHz 时的 60dB PSRR、并可主动给输出放电: 　　凌力尔特公司 (Linear Technology Corporation) 推出高压、低噪声、低压差电压线性稳压器 LT3066，该器件提供精准的可编程电流限制、主动放电和电源良好标记功能，并改进了电源抑制比LT3066 在满负载时提供高达 500mA 的输出电流，压差电压为 300mV。该器件包含一个内部下拉 NMOS，如果 SHDN 引脚为低电平或输入电压关断，该下
Linear推出高压、低噪声、低压差电压线性稳压器LT3066: Linear推出高压、低噪声、低压差电压线性稳压器LT3066，该器件提供精准的可编程电流限制、主动放电和电源良好标记功能，并改进了电源抑制比(PSRR) 能力。LT3066 在满负载时提供高达500mA 的输出电流，压差电压为300mV。该器件包含一个内部下拉NMOS，如果SHDN 引脚为低电平或输入电压关断，该下拉NMOS 就给输出电压放电。
