产品详情

LT 3435 是一款可接受高达 60V 输入电压的 500kHz 单片式降压型开关稳压器。一个高效率 3A、0.1欧姆 开关与所有必需的振荡器、控制和逻辑电路一起内置于芯片之中。电流模式拓扑用于实现快速瞬态响应和良好的环路稳定性。

创新型设计方法和一种新型高电压工艺在很宽的输入范围内实现了高效率。通过在低电流条件下运用突发模式操作、采用输出给内部电路施加偏置、以及利用一个电源升压电容器以使电源开关完全饱和，在很宽的输出电流范围内保持了效率。专利电路在整个占空比范围内维持了峰值开关电流。停机模式可把输入电源电流减小至 1μA 以下。采用逻辑电平输入驱动 SYNC 引脚可实现外部同步。连接在 C(SS) 引脚和输出之间的单个电容器提供受控的输出电压斜坡上升 (软启动)。另外，该器件还拥有一个具可编程门限和超时设置的电源良好标记以及热停机保护功能。

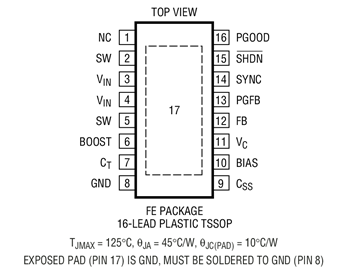

LT3435 采用具裸露衬垫引线框架的 16 引脚 TSSOP 封装，旨在实现低热阻。

• 高电压电源转换
• 14V 和 42V 汽车系统
• 工业电源系统
• 分布式电源系统
• 电池供电型系统
• USB 供电型系统
