LT3470A 数据手册-pdf中文资料-产品介绍及应用电路

LT3470A产品信息：

概览

优势和特点
产品详情

优势和特点

低静态电流：35µA（12V(IN)至3.3V(OUT)）
集成升压和续流二极管
输入范围：4V至40V
3.3V（250mA，4V至40V输入）
5V（250mA，5.7V至40V输入）
低输出纹波：<10mV
<1µA（关断模式下）
输出电压：1.25V至16V

迟滞模式控制
- 低纹波突发工作模式(Burst Mode )（轻负载下）
- 在较高负载下连续工作
解决方案尺寸小至50mm(2)
薄型(0.75mm) 2mm×3mm散热增强型8引脚DFN封装
通过AEC-Q100汽车应用认证

产品详情

LT3470A是一款微功耗降压型DC/DC转换器，在薄型2mm×3mm DFN封装中集成了440mA电源开关、续流二极管和升压二极管。LT3470A结合了突发工作和连续工作模式以便使用小型电感和电容，同时向高达250mA的负载提供低纹波输出。

LT3470A具有4V至40V的宽输入电压范围，可调节各种电源，从2节锂离子电池到未稳压的壁式变压器和铅酸电池。在典型应用中，处于稳压状态的静态电流仅为35µA，同时零电流关断模式可从输入源断开负载，从而简化电池供电系统中的电源管理。快速限流和迟滞控制可保护LT3470A和外部器件免受短路输出的影响，甚至在40V输入电压下。与LT3470相比，LT3470A的输出电流更高，启动和压差性能更好。


	Vin 启动最小值	开关电流
LT3470	5.5V	300mA
LT3470A	4V	400mA

应用

汽车电池调节
便携式产品电源
分布式电源调节
工业电源
壁式变压器调整

LM75BGD	LM75ADP	LM75AD	LM75BTP	LM75BDP
LM75BD	LPC5536JHI48	LPC5534JHI48	LPC5536JBD64	LPC5536JBD100
LPC5534JBD64	LPC5534JBD100	LPC51U68JBD64	LPC51U68JBD48	LPC55S69JEV98
LPC55S69JBD64	LPC55S69JBD100	LPC55S66JEV98	LPC55S66JBD64	LPC55S66JBD100

LT3470A

LT3470A产品信息：

概览

优势和特点

产品详情

LT3470A数据手册：

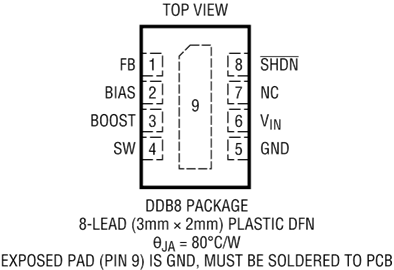

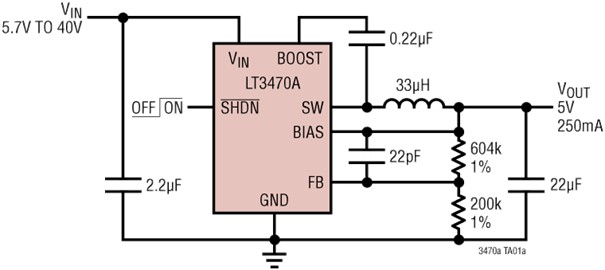

LT3470A引脚功能、电路图：
