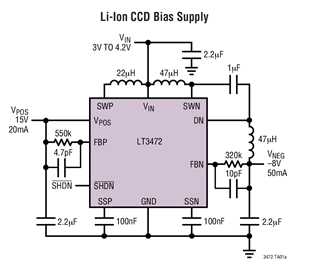

LT 3472 双通道开关稳压器可生成用于对 CCD 成像器进行偏置的正输出和负输出。该器件可在采用单节锂离子电池的情况下产生 -8V/50mA 和 15V/20mA，从而能够为众多常见的 CCD 成像器提供偏置。开关频率为 1.1MHz 的 LT3472 采用纤巧、扁平的电容器和电感器，并产生了易于滤除的低噪声输出。肖特基二极管是内置的，而且每个信道的输出电压是采用一个电阻器来设定的，从而减少了外部组件的数目。整个解决方案的高度不足 1mm，占板面积仅为 50mm(2)。
在正通道达到其终值的 88% 之前，内部排序电路将使负信道失效，因而可确保两个输出之和始终为正值。每个输出都采用了独立的软起动电容器，这就使得能够对每个输出的斜坡上升进行独立控制。
LT3472 采用扁平（高度为 0.75mm）10 引脚 3mm×3mm DFN 封装。
【用 途】 负输出稳压器【性能 参数】 采用10引脚（3mmx3mm）DFN封装，VIN范围：2.2V至16V，高达±34V的输出电压，从单节锂离子电池生成15V/20mA、-8V/50mA输出，内部肖特基二极管，可采用电容器来对软起动功能进行编程，排序：正输出可在负输出开始之前达到终值的88%，只需采用一个电阻器即可
