LT3651-4.1

单片式、4A、宽输入电压、单节锂离子电池充电器

LT3651-4.1产品信息:

概览

优势和特点

  • 宽输入电压范围: 达至 32V (40V 绝对最大值)
  • 可编程充电电流高达 4A
  • 可选择的 C/10 或内置定时器充电终止
  • 动态充电速率设置 / 软起动
  • 可编程输入电流限值
  • 0.5% 浮动电压准确度
  • 7.5% 充电电流准确度
  • 4% C/10 检测准确度
  • NTC 电阻器温度监视器
  • 自动再充电 (在 97.5% 浮动电压)
  • 自动预查验 (在 <70% 浮动电压)
  • 失效电池检测和自动复位
  • 平均电流模式、同步开关电源
  • 用户可编程频率
  • 扁平 (高度仅 0.75mm) 5mm x 6mm 36 引脚 QFN 封装

产品详情

LT 3651 是一款单节 4A 锂离子 / 锂聚合物电池充电器,可在高达 32V 的输入电压下运作。一个高效的单片式平均电流模式同步开关稳压器提供了恒定电流、恒定电压充电和可编程最大充电电流。当有电池插入或电池电压下降至浮动电压以下达 2.5% 时,将起动一个充电周期。充电器终止方式可以选择充电电流或内部安全定时器超时。当充电电流降至编程最大电流的 1/10 (C/10) 时,充电电流将终止充电操作。基于定时器的充电终止方式通常设定为 3 小时,并可由用户来设置 (充电电流连续在低于 C/10 充电,直到超时为止)。一旦充电操作被终止,则 LT3651 将进入一种待机模式 (此时电源电流下降至 85μA)。

LT3651 提供了多种安全功能。可利用小的涓流充电对放电电池进行预查验,如果电池对预查验没有响应,则将发出一个指示信号。一个热敏电阻负责监视电池温度,并在电池温度超出规定范围时暂停充电操作。当芯片温度过高时,充电电流将减小。另外,当需要保持恒定的输入电流以防止输入负载过大时,充电电流也将减小。

LT3651 采用 5mm x 6mm 36 引脚 QFN 封装。



应用

  • 工业手持式仪器
  • 12V 至 24V 汽车和重型设备
  • 台式充电座
  • 笔记本电脑

LT3651-4.1数据手册:

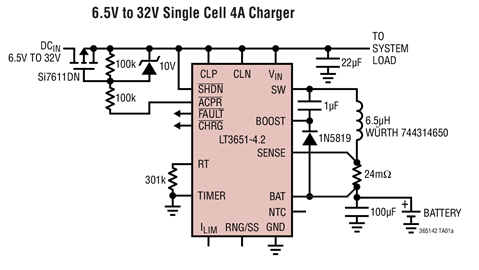

LT3651-4.1引脚功能、电路图:

4A高压锂离子充电器(LT3651)的演示电路板,含设计文件、演示手册、电路图

摘要:演示电路板1362A-A/1362A-B是基于4A高压锂离子充电器件LT®3651EUHE-4.2/LT3651EUHE-4.1设计的。LT3651 是一款单节 4A 锂离子 / 锂聚合物电池充电器,可在 4.8V 至 32V 的输入电压范围内运作。
