LT 3651-8.2 / LT3651-8.4 是两节 4A 锂离子 / 锂聚合物电池充电器，可在 9V 至 32V 的输入电压范围内运作。一个高效的单片式平均电流模式同步开关稳压器提供了恒定电流、恒定电压充电和可编程最大充电电流。当有电池插入或电池电压下降至低于浮动电压达 2.5% 时，将起动一个充电周期。充电器终止方式可以选择充电电流或内部安全定时器超时。当充电电流降至编程最大电流的 1/10 (C/10) 时，充电电流将终止充电操作。基于定时器的充电终止方式通常设定为 3 小时，并可由用户来设置 (充电电流连续在低于 C/10 充电，直到超时为止)。一旦充电操作被终止，则 LT3651-8.2 / LT3651-8.4 将进入一种待机模式 (此时电源电流下降至 85μA)。
LT3651-8.2 / LT3651-8.4 提供了多种安全功能。可利用小的涓流充电对放电电池进行预查验，如果电池对预查验没有响应，则将发出一个指示信号。一个热敏电阻负责监视电池温度，并在电池温度超出规定范围时暂停充电操作。当芯片温度过高时，充电电流将减小。另外，当需要保持恒定的输入电流以防止输入负载过大时，充电电流也将减小。
LT3651-8.2 / LT3651-8.4 采用 5mm x 6mm 36 引脚 QFN 封装。

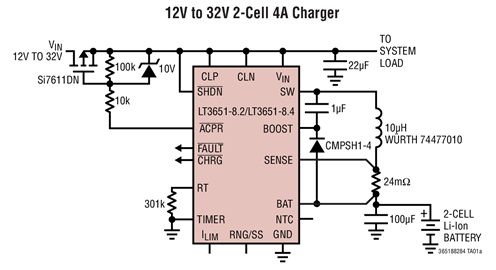

摘要：演示电路板DC1484A-A/-B具有两节 4A 锂离子 / 锂聚合物电池充电器LT3651-8.2 / LT3651-8.4 设计的。LT3651是一个完整的，高功率锂离子电池充电器，可以工作在宽输入电压范围。一个高效的单片式平均电流模式同步开关稳压器提供了恒定电流、恒定电压充电和可编程最大充电电流。
lt3651-4.2 采用扁平 (0.75mm) 36 引脚 5mm x 6mm 凌力尔特公司 (linear technology corporation) 推出高效率、4a 单片同步降压型电池充电器lt3651-4.2，该器件面向单节锂离子/聚合物电池应用。lt3651-4.2 接受高达 32v 的输入，并具 40v 最大绝对额定值以增加系统裕度。充电电流可编程至高达 4a，而且是动态可调
凌力尔特公司(LinearTechnologyCorporation)推出高效率、4A单片同步降压型电池充电器LT3651-4.2，该器件面向单节锂离子/聚合物电池应用。LT3651-4.2接受高达32V的输入，并具40V最大绝对额定值以增加系统裕度。充电电流可编程至高达4A，而且是动态可调节的，而充分集成的同步电源电路最大限度地降低了功耗并节省了电路板空间。LT3651-4.2不需要外部高准确度电阻器来设定浮置
凌力尔特公司(LinearTechnologyCorporation)推出高效率、4A单片同步降压型电池充电器LT3651-4.2，该器件面向单节锂离子/聚合物电池应用。LT3651-4.2接受高达32V的输入，并具40V最大绝对额定值以增加系统裕度。充电电流可编程至高达4A，而且是动态可调节的，而充分集成的同步电源电路最大限度地降低了功耗并节省了电路板空间。LT3651-4.2不需要外部高准确度电阻器来
