概览

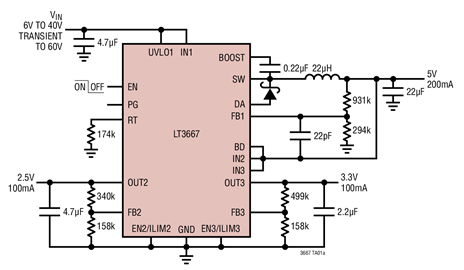

采用单个输入产生三路电源仅需一个电感器
无负载时 I(Q) = 50μA (在 12V(IN) 至 5V、3.3V 和 2.5V)
降压型稳压器：
- 低纹波 (<15mV(P-P)) 突发模式 (Burst Mode ) 操作
- 利用内部电源开关提供 400mA 输出
- 4.3V 至 40V 输入工作范围 (60V 最大值)
双低压差线性稳压器
- 具可编程电流限值的 200mA 输出
- 1.6V 至 45V 输入范围
- 故障保护至 ±45V
250kHz 至 2.2MHz 的可调开关频率
可同步范围介于 300kHz 和 2.2MHz 之间
可编程欠压闭锁
电源良好指示器

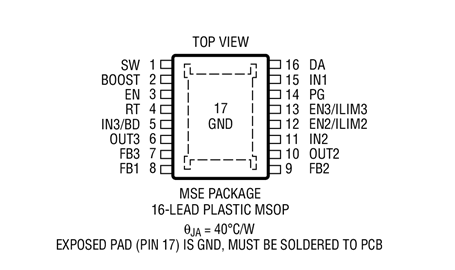

采用耐热性能增强型 16 引脚 MSOP 封装和 24 引脚 (3mm x 5mm) QFN 封装

LT 3667 是一款单片式三路电源，其包括一个 400mA 降压型开关稳压器和两个 200mA 低压差线性稳压器 (LDO)。

降压型稳压器包括一个高效率开关、一个升压二极管和必要的振荡器、控制和逻辑电路。电流模式拓扑用于实现快速瞬态响应和优良的环路稳定性。低纹波突发模式操作可在低输出电流条件下保持高效率，并在典型应用中保持输出纹波低于 15mV。

每个 LDO 可提供 200mA 的输出电流和一个 340mV 的典型压差电压，而且每个 LDO 具有一个准确的电阻器可编程电流限值。

内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

LT3667 采用耐热性能增强型 16 引脚 MSOP 封装和 24 引脚 3mm x 5mm QFN 封装，具有用于实现低热阻的裸露衬垫

应用

Linear推出 400mA、40V 降压型开关稳压器LT3667，具备双LDO输出: 凌力尔特公司 (Linear Technology Corporation) 推出 400mA、40V 降压型开关稳压器 LT3667，该器件具备双 LDO 输出，采用 3mm x 5mm QFN 或LT3667 为汽车和工业应用提供了高度紧凑的三输出解决方案。LT3667 在 4.3V 至 40V 的 VIN 范围内工作，瞬态保护至 60V，从而非常适用于汽车应用中遇到
