LT3684

36V、2A、2.8MHz 降压型开关稳压器

LT3684产品信息:

概览

优势和特点

  • 宽输入范围:工作时为 3.6V 至 34V,最大值为 36V
  • 2A 最大输出电流
  • 可调的开关频率:300kHz 至 2.8MHz
  • 低停机电流:I(Q) < 1μA
  • 集成型升压二极管
  • 电源良好标记
  • 饱和开关设计:0.18欧姆 导通电阻
  • 1.265V 反馈基准电压
  • 输出电压:1.265V 至 20V
  • 软起动能力
  • 小外形 10 引脚耐热性能增强型 MSOP 和 (3mm x 3mm) DFN 封装

产品详情

LT 3684 是一款可调频率 (300kHz 至 2.8MHz) 单片式降压型开关稳压器,可接受高达 34V (36V 最大值) 的输入电压。一个高效率 0.18欧姆 开关与一个升压肖特基二极管及所有必需的振荡器、控制和逻辑电路一起内置于芯片之中。电流模式拓扑用于实现快速瞬态响应和优良的环路稳定性。LT3684 的高工作频率允许使用小的低成本电感器和陶瓷电容器,从而在产生低输出纹波的同时把总体解决方案尺寸保持在最小。低电流停机模式把输入电源电流减至小于 1μA,而 RUN/SS 引脚上的一个电阻器和电容器可提供受控的输出电压斜坡上升 (软起动)。当 V(OUT) 达到编程输出电压的 90% 时,一个电源良好标记将发出指示信号。LT3684 采用具裸露衬垫的 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装,旨在实现低热阻。


应用

  • 汽车电池调节
  • 便携式产品的电源
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节

LT3684数据手册:

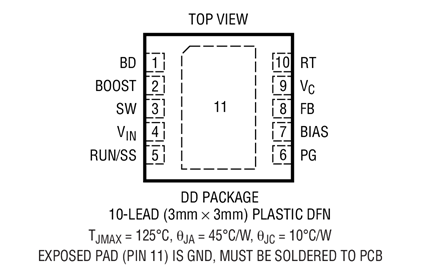

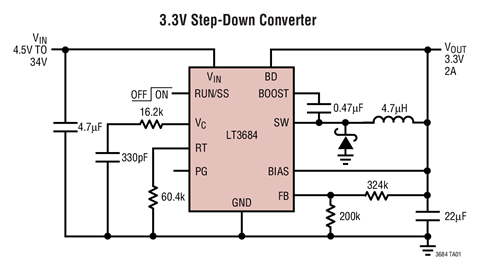

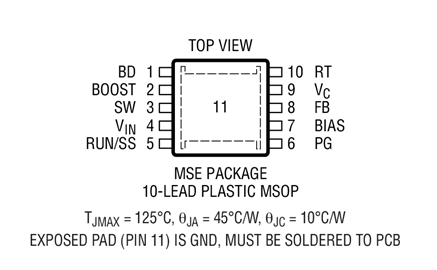

LT3684引脚功能、电路图:

LT3684

【用 途】 降压型开关稳压器【性能 参数】 采用户小型10引脚耐热增强型MSOP和(3mmx3mm)DFN-10封装。 特点: 宽输入范围:3.6V至34V

凌力尔特推出2A、34V降压型开关稳压器

凌力尔特公司(LinearTechnologyCorporation)近日推出2A、34V降压型开关稳压器LT3684,该器件采用3mmx3mmDFN或MSOP-10E封装。LT3684在3.6V至34V(36VMAX)的VIN范围内工作,非常适用于汽车应用中的负载突降和冷车发动情况。其3.2A内部开关在电压低至1.265V时可提供高达2A的连续输出电流。LT3684采用3mmx3mmDFN-10封装(或

Linear推出2A、34V降压型DC/DC转换器LT3684

凌力尔特公司(LinearTechnologyCorporation)日前推出2A、34V降压型开关稳压器LT3684,该器件采用3mmx3mmDFN或MSOP-10E封装。LT3684在3.6V至34V(36VMAX)的VIN范围内工作,非常适用于汽车应用中的负载突降和冷车发动情况。其3.2A内部开关在电压低至1.265V时可提供高达2A的连续输出电流。LT3684采用3mmx3mmDFN-10封装(或

凌特又推出34V/2A输出2.8MHz降压型DC/DC转换器

凌力尔特公司 (Linear Technology Corporation) 推出 2A、34V 降压型开关稳压器 LT3684,该器件采用 3mm x 3mm DFN 或 MSOP-10E 封装。LT3684 在 3.6V 至 34V (36VMAX) 的 VIN 范围内工作,非常适用于汽车应用中的负载突降和冷车发动情况。其 3.2A 内部开关在电压低至 1.265V 时可提供高达 2A

凌力尔特公司推出 2A、34V 降压型开关稳压器 LT3684

凌力尔特公司(linear technology corporation)推出 2a、34v 降压型开关稳压器 lt3684,该器件采用 3mm x 3mm dfn 或 msop-10e 封装。lt3684 在 3.6v 至 34v(36vmax)的 vin 范围内工作,非常适用于汽车应用中的负载突降和冷车发动情况。

Linear 推出2.8MHz降压型DC/DC转换器LT3684

Linear推出2A、34V降压型开关稳压器LT3684,该器件采用3mmx3mmDFN或MSOP-10E封装。LT3684在3.6V至34V(36VMAX)的VIN范围内工作,非常适用于汽车应用中的负载突降和冷车发动情况。其3.2A内部开关在电压低至1.265V时可提供高达2A的连续输出电流。LT3684采用3mmx3mmDFN-10封装(或耐热增强型MSOP-10E),其高开关频率允许使用

力尔特推出降压DC/DC转换器LT3684配有34V、2A 输出、2.

力尔特日前发表一款采用3mm x 3mm DFN或MSOP-10E封装的2A、34V降压切换稳压器LT3684LT3684可操作於3.6V至34V (最大36V) 的输入范围,因此是针对汽车应用中常见负载突降及冷启动状态的理想选择。

凌特又新推出34V/2A输出2.8MHz降压型DC/DC转换器

凌力尔特公司 推出 2A、 34V 降压型开关稳压器 LT3684,该器件采用 3mm x 3mm DFN 或 MSOP-10E 封装。LT3684 在 3.6V 至 34V (36VMAX) 的 VIN 范围内工作,非常适用于汽车应用中的负载突降和冷车发动情况。

Linear 推出2A、34V降压型开关稳压器

凌力尔特公司(linear)推出 2a、34v 降压型开关稳压器 lt3684,该器件采用 3mm x 3mm dfn 或 msop-10e 封装。lt3684 在 3.6v 至 34v(36vmax)的 vin 范围内工作,非常适用于汽车应用中的负载突降和冷车发动情况。
