LT 3689 是一款可调频率 (350kHz 至 2.2MHz) 单片式降压型开关稳压器，具有一个上电复位和看门狗定时器。稳压器可在输入电压高达 36V 的条件下正常运作，并可安全承受高达 60V 的瞬态电压。低纹波突发模式操作在低输出电流条件下维持了高效率，并在典型应用中将输出纹波抑制在 15mV 以下，且输入静态电流仅为 85μA。当 EN / UVLO 被拉至低电平时，停机电路将输入电源电流减小至 1μA 以下。在 EN / UVLO 引脚上使用一个电阻分压器可提供一种可编程欠压闭锁功能。电流限制、频率折返和热停机电路则提供了故障保护功能。
复位和看门狗超时周期可采用外部电容器来独立调节。严格的准确度规格和干扰免疫力确保了系统的可靠复位操作，而不会产生误触发现象。如果输出电压降至编程值以下达 10%，则集电极开路RST被拉低。看门狗定时器可通过引脚来选择窗口或超时模式。在超时模式中，如果在检测到一个看门狗变换之前经历了一个过长的周期，则WDO将被拉至低电平。在窗口模式中，LT3689 将监视那些聚集得过于靠近或过于疏远的 WDI 下降沿。

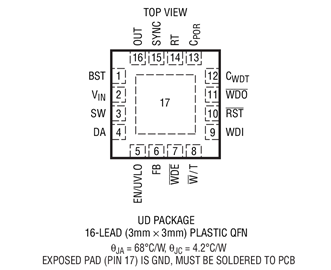

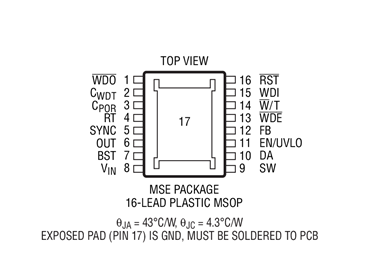

【用 途】 降压型开关稳压器【性能 参数】 采用16引脚3mmx3mmQFN和16引脚MSOP封装，该器件具有上电复位和看门狗定时器，输入电压范围为3.6V至36V，并可承受60V的瞬态电压，其1.2A内部开关在电压低至0.8V时，可提供高达700mA的连续输出电流。&n
凌力尔特公司(LinearTechnologyCorporation)推出700mA、36V输入降压型开关稳压器LT3689，该器件具有上电复位和看门狗定时器。其突发模式(BurstMode?)LT3689的输入电压范围为3.6V至36V，并可承受60V的瞬态电压，非常适用于汽车应用中常见的负载突降和冷车发动情况。其1.2A内部开关在电压低至0.8V时，可提供高达700mA的连续输出电流。LT3689的突发模式工作提供了超低静态电流，非常适用
2009年8月27日，凌力尔特公司(LinearTechnologyCorporation)推出700mA、36V输入降压型开关稳压器LT3689，该器件具有上电复位和看门狗定时器。LT3689的输入电压范围为3.6V至36V，并可承受60V的瞬态电压，非常适用于汽车应用中常见的负载突降和冷车发动情况。其1.2A内部开关在电压低至0.8V时，可提供高达700mA的连续输出电流。LT3689的突发模式工作提供了超低静
凌力尔特公司 (Linear Technology Corporation) 推出 700mA、36V 输入降压型开关稳压器 LT3689，该器件具有上电复位和看门狗定时器。LT3689 的输入电压范围为 3.6V 至 36V，并可承受 60V 的瞬态电压，非常适用于汽车应用中常见的负载突降和冷车发动情况。LT3689 的突发模式
凌力尔特公司(LinearTechnologyCorporation)推出700mA、36V输入降压型开关稳压器LT3689，该器件具有上电复位和看门狗定时器。LT3689的输入电压范围为3.6V至36V，并可承受60V的瞬态电压，非常适用于汽车应用中常见的负载突降和冷车发动情况。其1.2A内部开关在电压低至0.8V时，可提供高达700mA的连续输出电流。LT3689的突发模式工作提供了超低静态电流，非常适用
凌力尔特公司 (linear technology corporation) 推出 700ma、36v 输入降压型开关稳压器 lt3689，该器件具有上电复位和看门狗定时器。lt3689 的输入电压范围为 3.6v 至 36v，并可承受 60v的瞬态电压，非常适用于汽车应用中常见的负载突降和冷车发动情况
凌力尔特公司 (Linear Technology Corporation) 推出 700mA、36V 输入降压型开关稳压器LT3689，该器件具有上电复位和看门狗定时器。LT3689 的输入电压范围为 3.6V 至 36V，并可承受 60V 的瞬态电压，非常适用于汽车应用中常见的负载突降和冷车发动情况。其 1
