LT3758

高输入电压、升压、反激式、SEPIC 和负输出控制器

LT3758产品信息:

概览

优势和特点

  • 宽输入电压范围:5.5V 至 100V
  • 集成单反馈引脚的正或负输出电压编程
  • 电流模式控制提供出色的瞬态响应
  • 用单个外部电阻实现可编程工作频率(100kHz至1MHz)
  • 可与外部时钟同步
  • 低关断电流< 1μA
  • 内部7.2V低压差稳压器
  • 具迟滞的可编程输入欠压闭锁
  • 可编程软启动
  • 小型10引脚DFN (3mm × 3mm)和MSOPE封装
  • AEC-Q100认证中

产品详情

LT3758 / LT3758A 是一款宽输入电压范围、电流模式 DC/DC 控制器,该器件能够产生正输出或负输出电压。它可以被配置为一个升压、反激式、SEPIC 或负输出转换器。LT3758 / LT3758A 从一个内部 7.2V 稳压电源来驱动一个低端外部 N 沟道功率 MOSFET。固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。

LT3758 / LT3758A 的工作频率可利用一个外部电阻器来设定 (可设置范围为 100kHz 至 1MHz),并能够采用 SYNC 引脚来使其同步至一个外部时钟。由于具有一个 5.5V 的最小工作电源电压和一个低停机静态电流 (<1µA) 使 LT3758 / LT3758A 非常适合由电池供电的系统。

LT3758 / LT3758A 具有软起动和频率折返功能,用于在启动和输出短路期间限制电感器电流。相对于 LT3758,LT3758A 改善了负载瞬态性能。

应用

  • 汽车
  • 电信
  • 工业

LT3758数据手册:

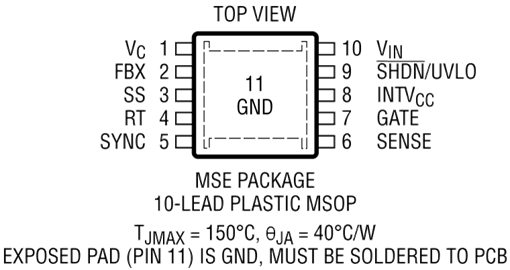

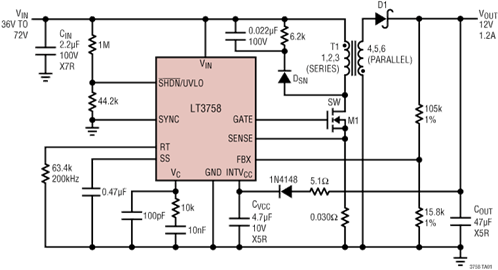

LT3758引脚功能、电路图:

LT3758-高输入电压、升压、反激式、SEPIC和负输出控制器

LT3758描述LT3758是一款宽输入电压范围、电流模式、DC/DC控制器,该器件能够产生正输出或负输出电压。它可以被配置为一个升压、反激式、SEPIC或负输出转换器。LT3758从一个内部7.2V稳压电源来驱动一个低端外部N沟道功率MOSFET。固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。LT3758的工作频率可利用一个外部电阻器来设定(可设置范围为100kHz至1MHz),并能够采用SYNC引脚来使其同步至一个外部时钟

LT3758 凌力尔特推出高输入电压DC/DC控制器

LT3758凌力尔特推出高输入电压DC/DC控制器凌力尔特公司(LinearTechnologyCorporation)推出高输入电压DC/DC控制器LT3758,该器件用于升压、反激式、SEPIC和负输出电源应用LT3758具有两个电压反馈误差放大器和基准电压。一组用于正输出电压,另一组用于负输出电压,两者均从单个反馈引脚来供电,从而使LT3758成为一款高度通用的DC/DC控制器,适合众多类型的电源设计。LT3758具有一个5.5V至100V的宽

Linear发布100V输入DC/DC控制器LT3758

  凌力尔特公司(LinearTechnologyCorporation)推出高输入电压DC/DC控制器LT3758,该器件用于升压、反激式、SEPIC和负输出电源应用,能够产生正或负的稳定输出电压LT3758具有两个电压反馈误差放大器和基准电压。一组用于正输出电压,另一组用于负输出电压,两者均从单个反馈引脚来供电,从而使LT3758成为一款高度通用的DC/DC控制器,适合众多类型的电源设计。   LT3758具有一个5.5V至100V的宽工作输入电压范围,这非常适

LT3758-高输入电压、升压、反激式、SEPIC和负输出控

LT3758描述LT3758是一款宽输入电压范围、电流模式、DC/DC控制器,该器件能够产生正输出或负输出电压。它可以被配置为一个升压、反激式、SEPIC或负输出转换器。LT3758从一个内部7.2V稳压电源来驱动一个低端外部N沟道功率MOSFET。固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。LT3758的工作频率可利用一个外部电阻器来设定(可设置范围为100kHz至1MHz),并能够采用SYNC引脚来使其同步至一个外部时钟

LT3758

【用 途】 100V输入DC/DC控制器【性能 参数】 采用耐热增强型MSOP-10和3mm×3mmDFN-10封装。 该器件用于升压、反激式、SEPIC 和负输出电源|稳压器应用,能够产生正或负的稳定输出电压。具有两个电压反馈误差放大器和基准电压。一组用于正输出电压,另一组用于负输出电压,两者

Linear推出高输入电压DC/DC控制器

  凌力尔特公司 (Linear Technology Corporation) 推出高输入电压 DC/DC 控制器 LT3758,该器件用于升压、反激式、SEPIC 和负输出电源应用,能够产生正或负的稳定输出电压LT3758 具有两个电压反馈误差放大器和基准电压。一组用于正输出电压,另一组用于负输出电压,两者均从单个反馈引脚来供电,从而使 LT3758 成为一款高度通用的 DC/DC 控制器,适合众多类型的电源设计。  LT3758 具有一个 5.5V 至 100V 的宽工作输入电

LT3758-高输入电压、升压、反激式、SEPIC和负输出

LT3758描述LT3758是一款宽输入电压范围、电流模式、DC/DC控制器,该器件能够产生正输出或负输出电压。它可以被配置为一个升压、反激式、SEPIC或负输出转换器。LT3758从一个内部7.2V稳压电源来驱动一个低端外部N沟道功率MOSFET。固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。LT3758的工作频率可利用一个外部电阻器来设定(可设置范围为100kHz

Linear推出高输入电压 DC/DC 控制器 LT3758

凌力尔特公司(LinearTechnologyCorporation)推出高输入电压DC/DC控制器LT3758,该器件用于升压、反激式、SEPIC和负输出电源应用,能够产生正或负的稳定输出电压。LT3758具有两个电压反馈误差放大器和基准电压。一组用于正输出电压,另一组用于负输出电压,两者均从单个反馈引脚来供电,从而使LT3758成为一款高度通用的DC/DC控制器,适合众多类型的电源设计。LT3758具有一个5.5V至100V的宽工作输入电压范围,这非常适用于要经受高输

100V 输入 DC/DC 控制器(Linear

凌力尔特公司(LinearTechnologyCorporation)推出高输入电压DC/DC控制器LT3758,该器件用于升压、反激式、SEPIC和负输出电源应用,能够产生正或负的稳定输出电压。LT3758具有两个电压反馈误差放大器和基准电压。一组用于正输出电压,另一组用于负输出电压,两者均从单个反馈引脚来供电,从而使LT3758成为一款高度通用的DC/DC控制器,适合众多类型的电源设计。LT3758具有一个5.5V至100V的宽工作输入电压范围,这非常适用于要经受高输

Linear推;电压 DC/DC 控制器LT3758

linear推出高输入电压 dc/dc 控制器 lt3758,该器件用于升压、反激式、sepic 和负输出电源应用,能够产生正或负的稳定输出电压。lt3758 具有两个电压反馈误差放大器和基准电压。一组用于正输出电压,另一组用于负输出电压,两者均从单个反馈引脚来供电,从而使 lt3758 成为一款高度通用的 dc/dc 控制器,适合众多类型的电源设计。lt3758 具有一个 5.5v 至 100v
