LT 3761 / LT3761-1 是一款 DC/DC 控制器，专为充当一个恒定电流源和恒定电压调节器而设计。该器件具有一个可编程内部 PWM 调光信号。LT3761 / LT3761-1 非常适合于驱动高电流 LED，但同时也拥有使其适合对电池和超级电容器进行充电的特点。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定操作。一个电压反馈引脚用作多个 LED 保护功能电路的输入，而且还使得转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率，旨在优化效率、性能或外部组件尺寸。LT3761-1可同步至一个外部时钟。

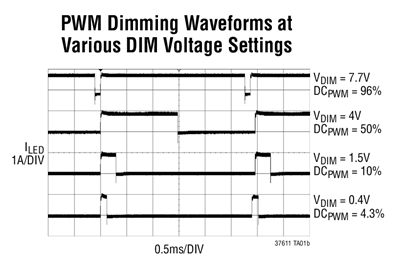

LT3761 / LT3761-1 在负载的高端或低端检测输出电流。PWM 输入可通过配置以在固定的频率自振荡，并具有 4% 至 96% 的可编程占空比。当由一个外部信号驱动时，PWM 输出可提供高达 3000:1 的 LED 调光比。CTRL 输入则提供了额外的模拟调光能力。

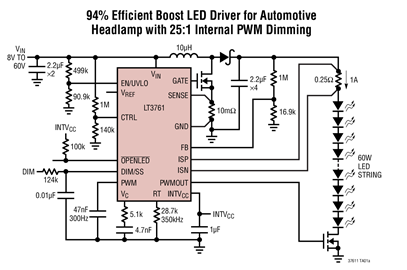

LT3761 的 4.5V 至 60V 的输入电压范围使该器件适用于多种应用，包括汽车、工业和建筑照明。LT3761 采用一个外部 N 沟道 MOSFET，可用一个标称 12V 的输入驱动多达 15 个 1A 的白光LED，从而提供超过 50W 的功率。LT3761 在升压型拓扑中可提供超过 94% 的
凌力尔特公司 (Linear Technology Corporation) 推出一款 60V DC/DC 控制器 LT3761，该控制器以作为恒定电流源和恒定电压稳压器工作而设计。LT3761 的 4.5V 至 60V 的输入电压范围使该器件适用于多种应用，包括汽车、工业
【导读】：Linear推出的LT3761具备内部PWM发生器，该发生器提供高达50:1的调光比，或者该器件可以运用一个外部PWM信号，提供高达3000:1的调光比。Linear推出一款 60V DC/DC 控制器 LT3761，该控制器以作为恒定电流源和恒定电压稳压器工作而设计。其内部 PWM 调光发生器使该器件非常适用于驱
加利福尼亚州米尔皮塔斯(MILPITAS,CA)-2012年12月3日-凌力尔特公司(LinearTechnologyCorporation)推出一款60VDC/DC控制器LT3761，该控制器以作为恒定电流源和恒定电压稳压器工作而设计LT3761的4.5V至60V的输入电
凌力尔特公司 (Linear Technology Corporation) 推出一款 60V DC/DC 控制器 LT3761，该控制器以作为恒定电流源和恒定电压稳压器工作而设计。LT3761 的 4.5V 至 60V 的输入电压范围使该器件适用于多种应用，包括汽车、工
LT3761的4.5V 至60V 的输入电压范围使该器件适用于多种应用，包括汽车、工业和建筑照明。LT3761 采用一个外部N 沟道MOSFET，可用一个标称12V 的输入驱动多达
而本次将介绍采用具内部 PWM 调光信号发生器的LT3761进行LED调光设计方案。LED 调光能以两种方式进行：模拟调光和脉冲宽度调制(PWM)调光。
