LT3763

60V 高电流降压型 LED 驱动器控制器

LT3763产品信息:

概览

优势和特点

  • 准确地控制输入和输出电流
  • 3000:1 True Color 调光
  • ±1.5% 电压调节准确度
  • ±6% 电流调节准确度
  • 6V 至 60V 输入电压范围
  • 宽输出范围高至 55V
  • <2μA 停机电流
  • 用于负载电流热控制的控制引脚
  • 输入和输出电流监视和限制
  • 开路、短路和 C/10 故障检测
  • PWM 驱动器输出适合 LED 应用
  • 耐热性能增强型 28 引脚 FE 封装

产品详情

LT 3763 是一款固定频率、同步降压型 DC/DC 控制器,专为准确地调节高达 20A 的输出电流而设计。平均电流模式控制器将在 0V 至 55V 的宽输出电压范围内保持电感器电流调节作用。输出电流由 CTRL 引脚上的模拟电压和一个外部检测电阻器设定。电压调节和过压保护利用一个连接于输出和 FB 引脚之间的分压器来设定。开关频率可通过 RT 引脚上的一个外部电阻器或利用 SYNC 引脚和一个外部时钟信号在 200kHz 至 1MHz 的范围内进行设置。输入和输出电流检测可提供输入电流限制和这些电流的准确测量。FBIN 引脚可供那些需要峰值功率跟踪功能的应用之用。

该器件的其他特点包括一个与 CTRL 引脚配合使用的准确外部基准电压、一个可提供可编程 UVLO 迟滞的准确 UVLO/EN 引脚、一个针对 LED 应用的 PWM 驱动器、输出电压故障检测和热停机功能。



应用

  • 高功率建筑照明
  • 汽车照明
  • 航空和海事高强闪光灯
  • 太阳能供电型充电器、激光二极管

LT3763数据手册:

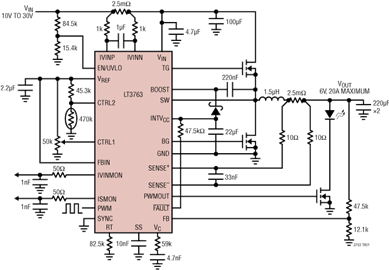

LT3763引脚功能、电路图:

LT3763

【用 途】 LED驱动控制器【性能 参数】  采用耐热增强型28引线FE封装,准确地控制输入和输出电流,3000:1TrueColorPWM调光,±1.5%的电压调节准确度,±6%的电流调节准确度,6V至60V输入电压范围,高达55V的宽输出范围,控制负载电流热量的控制引脚,输入和输出电流监视器与限制开路、短路和C/10故障检测,面

效率高达96%提供5W至300W连续功率的LED驱动器方案

导读:LT3763 采用两个外部开关 MOSFET,能以高达 96% 的效率提供从 5W 至超过 300W 的连续 LED 功率。LT3763 可按照应用要求运用模拟或 PWM 调光。凌力尔特公司 (Lin

基于LT3763的大功率控制器电路设计

概述:LT3763是通用降压型转换器,集成了很多复杂功能,它不仅仅是一个高性能LED驱动器,其丰富的特性还简化了其他高要求应用的设计。本文将讲解LT3763在驱动LED、电池充电以及调节太阳能电池板等方面的应用设计。最好的LED驱动器需要精确地调节电流以再现逼真的颜色,以及快速调制实现强对比度调光。

60V、同步降压型 LED 驱动器 提供超过 300W 的 LED 功率

LT3763 提供输入和输出电流监视器和限制,这准确地控制了输入和输出电流。类似地,LT3763 还提供准确的输出电压调节

Linear:LED驱动器控制器LT3763

性能概要:lt3763·准确地控制输入和输出电流 ·3000:1 true color pwm 调光·±1.5% 的电压调节准确度·±6% 的电流调节准确度·6v 至 60v 输入电压范围·高达 55v

Linear推出60V同步降压型 LED 驱动器

MILPITAS, CA) – 2012 年 10 月 23 日 – 凌力尔特公司(Linear Technology Corporation) 推出同步降压型 LED 驱动器控制器 LT3763

60V、同步降压型大电流 LED 驱动方案

【导读】LT3763 是一款 60V 同步、降压型 DC/DC 控制器,专为准确地调节高达20A的LED电流和实现快速 PWM调光而设计的。

LT3763一款固定频率、同步降压型 DC/DC 控制器

LT3763 是一款固定频率、同步降压型 DC/DC 控制器,专为准确地调节高达 20A 的输出电流而设计。平均电流模式控制器将在 0V 至 55V 的宽输出电压范围内保持电感器电流调节作用。
