LT 3781 控制器简化了高功率同步双晶体管正激式 DC/DC 转换器的设计。该器件运用固定频率电流模式控制，并支持隔离式和非隔离式拓扑。这款 IC 驱动外部 N 沟道功率 MOSFET，而且可在输入电压高达 72V 的情况下工作。
通过采用一个大的欠压闭锁迟滞范围，LT3781 非常适合由输出得到电源的方案。另外，该器件还配有一个 18V V(CC) 并联稳压器，这可防止在缓慢启动应用中超过绝对最大额定值。
LT3781 的工作频率是可编程的，并可同步至高达 350kHz。在同步化操作期间开关相位也是受控的，以适应多转换器系统。内部逻辑电路可保证 50% 最大占空比操作，以防止发生变压器饱和。
LT3781 采用 20 引脚 SSOP 封装。
【用 途】 晶体管同步前进控制器【性能 参数】 采用20脚封装。 特点： 高电压运行到6V 可同步运行频率和输出 开关多控制器系统 同步开关输出 欠压锁定保护相位滞后与1% 自偏置电源 固定频率运行到的

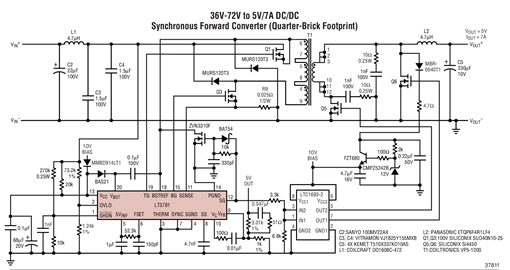

电路中初级控制器采用LT3781，用片内MOS场效应管构成两个电流开
