LT3782A

两相、升压型 DC/DC 控制器

LT3782A产品信息:

概览

优势和特点

  • 两相操作减小了所需的输入和输出电容
  • 可编程开关频率:150kHz 至 500kHz
  • 6V 至 40V 输入范围
  • 10V 栅极驱动电压 (采用 V(CC) ≥ 13V)
  • 高电流栅极驱动 (4A)
  • 可编程软起动和电流限值
  • 可编程斜率补偿以免除高噪声影响
  • 具有可编程下降沿延迟的 MOSFET 栅极信号 (用于外部同步驱动器)
  • 可编程欠压闭锁功能
  • 可编程占空比箝位 (50% 或更高)
  • 耐热性能增强型 28 引脚 TSSOP 和 4mm x 5mm QFN 封装

产品详情

LT 3782A 是一款电流模式、两相、升压型 DC/DC 转换器控制器。由于该器件采用了高开关频率 (高达 500kHz) 和两相操作,因而降低了对系统滤波电容和电感的要求。

LT3782A 具有 10V 栅极驱动电压 (V(CC) ≥ 13V) 和 4A 峰值驱动电流,能够以很高的效率来驱动大多数工业级高功率 MOSFET。对于同步应用,LT3782A 提供了具有可编程下降沿延迟的同步栅极信号,以避免在采用外部 MOSFET 驱动器时发生交叉传导。该器件的其他特点包括可编程欠压闭锁、软起动、电流限制、占空比箝位 (50% 或更高) 和斜率补偿。LT3782A 与 LT3782 几乎完全相同,只是 LT3782A 具有一个更严格的电流检测失配容差。

LT3782A 采用耐热性能增强型 28 引脚 TSSOP 和 4mm x 5mm QFN 封装。


应用

  • 工业设备
  • 电信基础设施
  • 交错隔离电源

LT3782A数据手册:

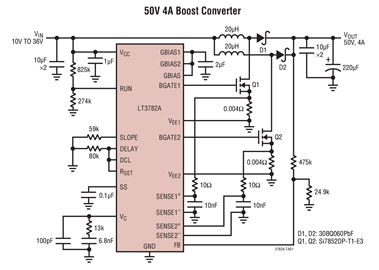

LT3782A引脚功能、电路图:

LT3782A

【用 途】 【性能 参数】 采用耐热性能增强型28引脚TSSOP和4mmx5mmQFN封装,6V至40V输入范围,具有10V栅极驱动电压(VCC≥13V)和4A峰值驱动电流,能够以很高的效率来驱动大多数工业级高功率MOSFET,提供了具有可编程下降沿延迟的同步栅极信号,以避免在采用外部MOSFET驱动器时发生交叉传导。该
