LT 3796 / LT3796-1 是 DC/DC 控制器，专为调节一个恒定电流或恒定电压而设计，且非常适合于驱动 LED。固定频率和电流模式架构在一个很宽的电源和输出电压范围内实现稳定的操作。两个参考于地电压 FB 引脚用作多个 LED 保护功能电路的输入，而且还使转换器能够起一个恒定电压源的作用。LT3796 / LT3796-1 内置了一个具轨至轨共模范围的可编程门限输出检测放大器。一个单独的高端放大器可利用两个电阻器来配置增益，以及可用来调节第二个电流或一个电压与其中一个 FB 引脚的结合。PWM 输入提供了高达 3000:1 的 LED 调光比。
LT3796-1 是为第二个输出电流调节环路而优化，环路利用一个 PMOS 开关来启用 / 停用，可驱动第二串 LED 串或扩展模拟调光范围。

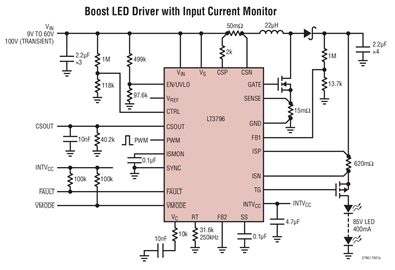

（点击图片可放大O(∩_∩)O~~）LT3796 / LT3796-1 是 DC/DC 控制器，专为调节一个恒定电流或恒定电压而设计，且非常适合于驱动 LED.固定频率和电流模式架构在一个很宽的电源和输出电压范围内实现稳定的操作LT3796 / LT3796-1 内置了一个具轨至轨共模范围
【用 途】 DC/DC控制器【性能 参数】 采用28引线TSSOP封装，3000:1TrueColorPWM调光，宽输入电压范围：6V至100V，高达100V的电流监视，高压侧PMOS断接和PWM开关驱动器，恒定电流和恒定电压调节，具报告功能的双电流检测放大器，C/10检测用于电池和超级电容器充电，线性电流检测门限设置，短路保护，
凌力尔特公司 (Linear Technology Corporation) 推出 100V、高压侧电流检测 DC/DC 控制器 LT3796，该器件可用来调节恒定电流或恒定电压，非常适合于驱动高亮度LT3796 采用一个外部 N 沟道 MOSFET，可用标称的 12V 输入驱动高达 85V 的
在本文中，我们将与专家一起进行LT3796的Boost电路故障分析并制定解决方案，看专家是如何将电路故障一一解决的。Boost电路设计 基于LT3796的Boost电路，该电路的设计输出电压为30V、电流为2A。该电路效果好，纹波小、效率高（94%），上电后无脉冲问题。但如果由不同的电
LT3796 采用一个外部N 沟道MOSFET，可用标称的12V输入驱动高达85V 的白光LE
(MILPITAS, CA) – 2012 年 4 月 18 日– 凌力尔特公司 (Linear Technology Corporation) 推出 100V、高压侧电流检测 DC/DC 控制器 LT3796
(MILPITAS, CA) – 2012 年 4 月 18 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 100V、高压侧电流检测 DC/DC 控制器 LT3796
