LT3922-1

具有 25,000:1 PWM 调光功能的 36V、2.3A 同步升压型 LED 驱动器

LT3922-1产品信息:

概览

优势和特点

  • ±2.5% LED 电流调节
  • ±2% 输出电压调节

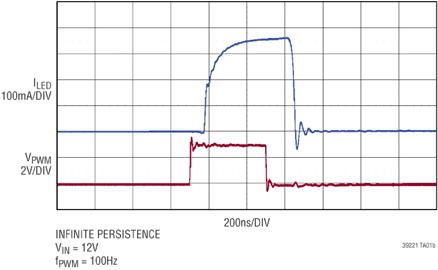

  • 在 100Hz 频率下可实现 25,000:1 PWM 调光
  • 128:1 内部 PWM 调光
  • 扩展频谱频率调制
  • 用于实现低 EMI 的 Silent Switcher 架构
  • 可工作在升压、降压和降压-升压模式
  • 2.8V 至 36V 输入电压范围
  • 高达 34V LED 串电压
  • 2.3A,40V 内部开关
  • 200kHz 至 2MHz 开关频率和 SYNC 功能
  • 模拟或占空比 LED 电流控制
  • LED 开路 / 短路保护和故障指示
  • 耐热性能增强型 28 引脚 (4mm x 5mm) QFN 封装
  • 通过AEC-Q100汽车应用认证

产品详情

LT3922-1 是一款单片式、同步、升压型 DC/DC 转换器,其采用固定频率、峰值电流控制,并为一个 LED 灯串提供 PWM 调光。LED 电流由 CTRL 引脚上的一个模拟电压或脉冲的占空比来设置。LT3922-1 将通过一个外部检测电阻器在很宽的输出电压范围内保持 ±2.5% 的电流调节。

开关频率可利用 RT 引脚上的一个外部电阻器或施加在 SYNC/SPRD 引脚上的一个外部时钟设置在 200kHz 至 2MHz 的范围内。当启用了任选的扩展频谱频率调制时,频率可以在 100% 至 125% 范围内变化以降低 EMI。LT3922-1 还包括一个用于 PWM 调光之外部高压侧 PMOS 的驱动器,和一个用于 PWM 调光之模拟控制的内部 PWM 信号发生器。当存在可用外部信号时,LT3922-1 可使用 100Hz PWM 脉冲执行 25,000:1 PWM 调光。

其他特点包括一个与 CTRL 和 PWM 引脚一同使用的准确外部基准电压、一个 LED 电流监视器、一个准确的 EN / UVLO 引脚门限、针对开路和短路负载情况的漏极开路故障报告、以及热停机功能。

应用

  • 汽车和工业照明
  • 机器视觉

LT3922-1数据手册:

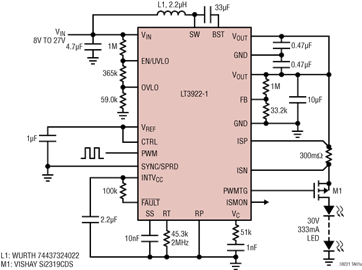

LT3922-1引脚功能、电路图:

凌力尔特推出单片同步升压型Silent SwitcherLED驱动器

LT3922是一款单片、同步、升压型DC/DC转换器,该器件具内部40V、2A电源开关和一个内部PWM发生器。其固定频率峰值电流模式控制可对高达34V的LED串准确地调节电流在±2%范围内。其集成的PWM发生器提供高达128:1的调光比。如果要求调光比高达5000:1,那么LT3922加上一个外部PWM发生器就能够适合这类应用。LT3922的2.8V至36V输入电压范围非常适合多种应用,包括汽车、

36V、2A 单片同步升压型 Silent Switcher LED 驱动器-原理图|技术方案

LT3922 是一款单片、同步、升压型 DC/DC 转换器,该器件具内部 40V、2A 电源开关和一个内部 PWM 发生器。

36V、2A单片同步升压型Silent Switcher LED驱动器

LT3922 是一款单片、同步、升压型 DC/DC 转换器,该器件具内部 40V、2A 电源开关和一个内部PWM 发生器。
