LT 3976 是一款可调频率、单片式、降压型开关稳压器，可接受一个高达 40V 的宽输入电压范围。低静态电流设计在无负载稳压时仅消耗 3.3μA 的电源电流。低纹波突发模式操作可在低输出电流条件下维持高效率，同时在典型应用中保持输出纹波低于 15mV。LT3976 能提供高达 5A 的负载电流，并具有用于限制短路期间功率耗散的电流限值折返功能。当输入电压降至编程输出电压以下时 (例如：汽车冷车发动期间)，可保持一个 500mV 的低压差电压。
一种内部补偿电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。芯片上内置了一个高效率 75毫欧 开关和一个升压肖特基二极管。一个具 1.02V 准确门限的使能引脚可直接用微控制器驱动，或者用作一个可编程欠压闭锁。SS 引脚上的一个电容器负责提供受控的浪涌电流 (软起动)。当 V(OUT) 达到编程输出电压的 91.6% 时，电源良好标记电路将发出指示信号。LT3976 采用具有裸露衬垫的小外形 16 引脚 MSOP 封装和 24 引线 3mm x 5mm QFN 封装，旨在实现低热阻。

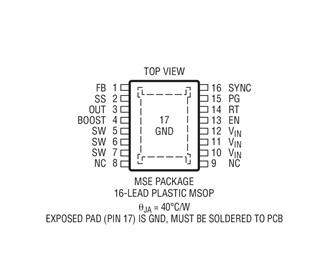

【用 途】 降压型开关稳压器【性能 参数】 采用16引脚MSOP封装，宽输入范围：在4.3V至40V，超低静态电流：在12VIN至3.3VOUT时IQ为3.3uA，低纹波突发模式工作： 引脚排列图：【互换 兼容】

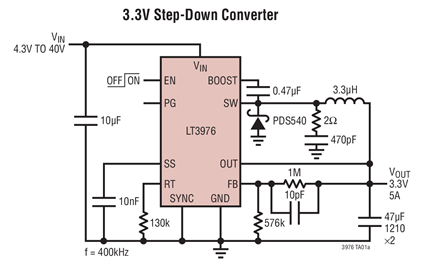

LT3976 是一款可调频率、单片式、降压型开关稳压器，可接受一个高达 40V 的宽输入电压范围。低静态电流设计在无负载稳压时仅消耗 3.3μA 的电源电流。低纹波突发模式操作 （Burst Mode） 可在低输出电流条件下维持高效率，同时在典型应用中保持输出纹波低于 15mV.如下图所示，为一款可调频率、单片式、降压型、可接受一个高达 40V 的宽输入电压范围LT3976
LT3976 是一款可调频率、单片式、降压型开关稳压器，可接受一个高达 40V 的宽输入电压范围。低静态电流设计在无负载稳压时仅消耗 3.3μA 的电源电流。低纹波突发模式操作...
类似地，LT3976 可用 40V 输入工作，提供高达 5A 的输出电流，且仅需 3.3µ
类似地，LT3976 可用 40V 输入工作，提供高达 5A 的输出电流，且仅需 3.3μA 静态电流。
LT3975和LT3976使用一个高效率75mOhm开关，升压二极管，振荡器，控制和逻辑电路集成到一个单一的芯片。低纹波突发模式工作在低输出电流保持高效率，同时保持输出纹波低于15mVPK-PK。
