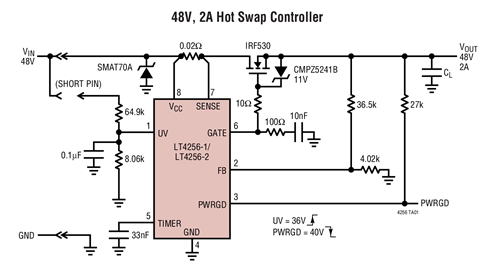

LT 4256-1 / LT4256-2 是高电压热插拔 (Hot Swap ) 控制器，它允许将电路板安全地从带电的背板中插入和拔出。一个内部驱动器负责驱动一个外部 N 沟道 MOSFET 开关，以控制 10.8V 至 80V 的电源电压。
LT4256-1 / LT4256-2 具有一个可编程模拟折返电流限值。如果电源处于电流限制状态的时长超过了一个可编程的时间值，则 N 沟道 MOSFET 关断且 PWRGD 输出被置于低电平有效状态。LT4256-2 在一个超时延迟之后自动重启。LT4256-1则锁断，直到 UV 引脚循环至低电平为止。
当输出电压升至一个编程电平以上时，PWRGD 输出将发出指示信号。一个从 V(CC) 引出的外部电阻器串负责提供可编程欠压保护。
LT4256 可用作LT1641设计的升级。升级规格请参见产品手册第 14 页上的表 1。
LT4256-1 和 LT4256-2 采用一种 8 引脚 SO 封装，该封装的引脚可与 LT1641 相兼容。
凌特科技公司近日推出lt4256型高压热插拔控制器，该产品可支持10.8v到80v正压，因而适用于电信领域的多种电源设备。 这种ic使得板卡可插入带电底板，且不会损坏连接器或对电源造成干扰。
