LT 4294 是一款符合 IEEE 802.3af / at / bt (草案 2.3) 标准的受电设备 (PD) 接口控制器。T2P输出负责指示在符合 IEEE802.3bt 标准之相互识别和可用功率之协商期间接收到的分级事件数目。

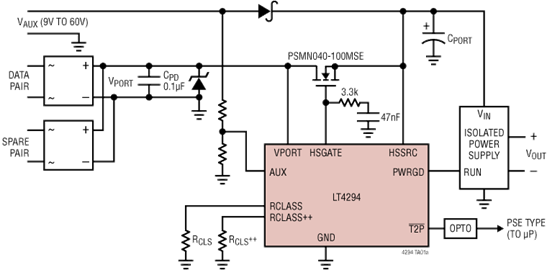

LT4294 采用一个低 R(DS(ON)) 外部 N 沟道热插拔 MOSFET 并支持 LT4320 / LT4321 理想二极管桥，以扩展端到端功率输送效率并免除昂贵的散热器。另外，LT4294 还包括一个电源良好输出、片内特征电阻器、欠压闭锁和热保护功能。启动浪涌电流可采用一个外部电容器进行调节。利用 AUX 引脚支持低至 9V 的辅助电源凌驾控制。
LT4294 可通过配置以利用外部组件变更来支持所有可能的 802.3bt、802.3at 和 802.3af 功率级别。与 LT4275 系列 PD 接口控制器的引脚对引脚兼容性可在 LTPoE++ PD 和符合 IEEE 802.3bt 标准的PD之间实现简易型过渡。
