首页>IC索引

LT4320

理想二极管桥控制器

LT4320产品信息:

概览

优势和特点

  • 较大限度地提高电源效率
  • 消除了热设计问题
  • DC 至 600Hz
  • 9V 至 72V 工作电压范围
  • I(Q) = 1.5mA (典型值)
  • 实现了可用电压的较大化
  • 采用 8 引脚 (3mm x 3mm) DFN 、12 引脚 MSOP 和 8 引脚 PDIP 封装

产品详情

LT 4320 / LT4320-1 是理想二极管桥控制器,可驱动 4 个 N 沟道 MOSFET,支持从 DC 至 600Hz (典型值) 的电压整流。通过较大限度地增加可用电压并降低功耗 (见热录像仪比较),该理想二极管桥控制器简化了电源设计并降低了电源成本,尤其是在低电压应用中。

另外,理想二极管桥还消除了热设计问题和昂贵的散热器,并极大地缩减了 PC 板面积。LT4320 的内部充电泵支持一种全 NMOS 设计,从而免除了体积更大且更加昂贵的 PMOS 开关。如果电源发生故障或短路,则快速关断以较大限度地抑制反向电流瞬变。

LT4320 设计用于 DC 至 60Hz (典型值) 电压整流,而 LT4320-1 则专为 DC 至 600Hz (典型值) 电压整流而设计。视 MOSFET 尺寸和工作负载电流的不同,可以执行更高频率的运作。



应用

  • 安保摄像机
  • 地面或机载功率分配系统
  • 具有一个辅助输入的以太网供电设备
  • 极性无关的电源输入
  • 替代二极管电桥

LT4320数据手册:

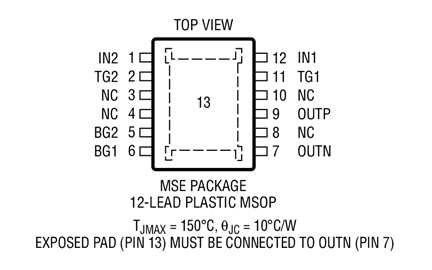

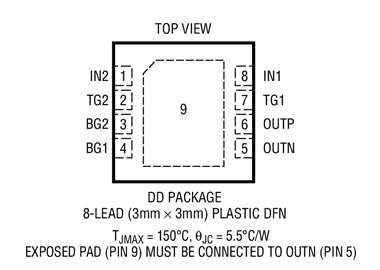

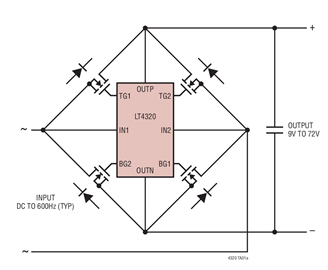

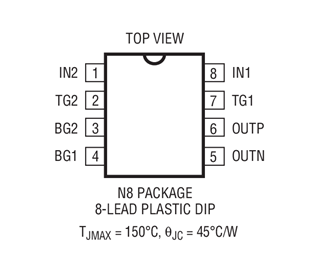

LT4320引脚功能、电路图:

9V 至 72V 理想二极管桥控制器LT4320现提供

MILPITAS, CA) – 2014 年 3 月 5 日 – 凌力尔特公司 (Linear Technology Corporation) 推出汽车 (H 级) 和高可靠性军用 (MP 级) 版本 LT4320LT4320 用低损耗 N 沟道 MOSFET 桥取代了全波二极管桥整流器,以将功耗和电压损耗

9V 至 72V 理想二极管桥控制器现提供

凌力尔特公司(Linear Technology Corporation) 推出汽车(H 级) 和高可靠性军用(LT4320,该器件是一款理想二极管桥控制器,适用于9V 至72V 系统。LT4320 用低损耗N 沟道MOSFET 桥取代了全波二极管桥整流器,以将功耗和电压损耗降低10 倍或更多。因电源效率提高而不再需要笨重的散热器,从而减小了电源尺寸。

理想二极管桥控制器 最大限度地减少整流器发热量和电压损失

MILPITAS, CA) – 2013 年6 月10 日– 凌力尔特公司(Linear Technology Corporation) 推出一款用于9V 至72V系统的理想二极管桥控制器 LT4320

低损耗三相理想二极管桥整流器减少了热量,从而可简化热设计

DC2465 设计采用了三个 LT4320

Linear推出一款用于9V至72V系统的理想二极管桥控制器

Linear推出一款用于 9V 至 72V系统的理想二极管桥控制器 LT4320

理想二极管桥控制器LT4320的演示电路板,附设计文件、演示手册、电路图

摘要:演示电路板DC1823A是基于理想二极管桥控制器LT4320设计的。可驱动 4 个 N 沟道 MOSFET,支持从 DC 至 600Hz 的电压整流。

凌力尔特推出用于 9V 至 72V系统的理想二极管桥控制器 LT4320

凌力尔特公司 (Linear Technology Corporation) 推出一款用于 9V 至 72V系统的理想二极管桥控制器 LT4320
