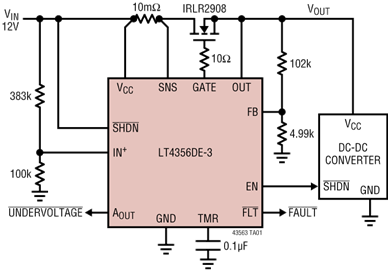

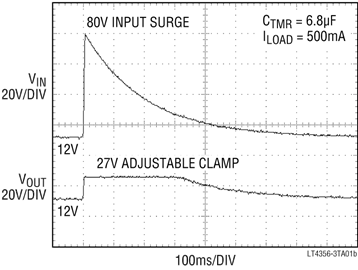

LT4356-3 浪涌抑制器可保护负载不受高电压瞬态的影响。它可在过压事件（例如汽车负载突降）期间通过控制外部 N 通道 MOSFET 来调节输出。输出将被限制为安全值，从而允许负载继续正常运行。LT4356-3 还可监控 V(CC) 和 SNS 引脚之间的电压降，以防止发生过流故障。内部放大器可将电流检测电压限制为 50mV。在任一故障条件下，将会根据 MOSFET 应力按比例反向启动计时器。如果计时器终止，FLT引脚将会拉低以警告即将关断。如果该状况持续存在，则会关闭 MOSFET，直到SHDN引脚暂时拉低。
该辅助放大器可用作电压检测比较器或用于驱动外部 PNP 调整管的线性稳压器控制器。
可以使用背靠背 FET 来代替肖特基二极管以实现反向输入保护，从而减小电压降和功率损失。SHDN输入可关闭器件（包括辅助放大器），并将静态电流降至 7µA 以下。
| LT4356-1 LT4356MP-1 | LT4356-2 LT4356MP-2 | LT4356-3 LT4356MP-3 | |
| 低关断电流 | 7µa | 60µa | 7µa |
| 处于关断状态的辅助放大器 | 关闭 | 始终通电 | 关闭 |
| 故障重试 | 重试 | 重试 | 闩锁 |

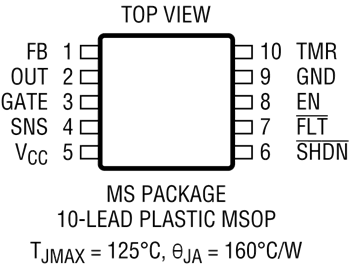

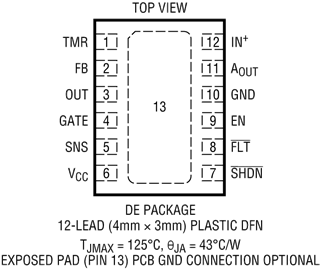

| 封装 | DFN-12、MS-10、SO-16 | DFN-12、SO-16 | DFN-12、MS-10、SO-16 |
| 温度等级 | C、I、H、MP | C、I、H、MP | C、I、H、MP |
应用
【用 途】 故障锁断/浪涌抑制器【性能 参数】 采用16引脚4mmx3mmDFN、10引线MSOP和16引线SOIC封装。具有用于高可用性系统的过流保护和浪涌电流限制。在故障情况下提供锁断工作，用来抑制高压浪涌和电流，以保护下游电子组件免受损坏。提供高能效屏障，以限制提供给电气设备的电能和热能
LT4356-3还能监视VCC和蔼SNS引脚的电压降,从而保护过流所引器的问题.LT4356-3工作电压从4V到80V,反向输入保护到-60V,关断引脚能经受-60V到100V电压,关断电流仅为7uA,可用在汽车和军用飞机的浪涌保护,热插拔,以及固有安全应用.本文介绍了LT4356-3的主要特性,方框图,多种保护应用电路以及DC1018评估板的电路图。
凌力尔特公司(LinearTechnologyCorporation)推出过压保护稳压器LT4356-3，该器件具有用于高可用性系统的过流保护和浪涌电流限制。LT4356-3是一个新的可选版本，在故障情况下提供锁断工作，它也是一个产品系列的最新成员，这个产品系列用来抑制高压浪涌和电流，以保护下游电子组件免受损坏。LT4356-3提供高能效屏障，以限制提供给电气设备的电能和热能，这在本质安全(IntrinsicSafety)应用中是一个重要要求。本质安全设备必须可在有
近日，凌力尔特公司 (Linear Technology Corporation) 推出过压保护稳压器 LT4356-3，该器件具有用于高可用性系统的过流保护和浪涌电流限制。LT4356-3 是一个新的可选版本，在故障情况下提供锁断工作，它也是一个产品系列的最新成员，这个产品系列用来抑制高压浪涌和电流，以保护下游电子组件免受损坏。LT4356-3 提供高能效屏障，以限制提供给电气设备的电能和热能，这在本质安全 (Intrinsic Safety) 应用中是一个重要要求
凌力尔特公司 (Linear Technology Corporation) 推出过压保护稳压器 LT4356-3，该器件具有用于高可用性系统的过流保护和浪涌电流限制。LT4356-3 是一个新的可选版本，在故障情况下提供锁断工作，它也是一个产品系列的最新成员，这个产品系列用来抑制高压浪涌和电流，以保护下游电子组件免受损坏。LT4356-3 提供高能效屏障，以限制提供给电气设备的电能和热能，这在本质安全 (Intrinsic Safety) 应用中是一个重要要求。 本
C 凌力尔特公司 (Linear Technology Corporation) 推出过压保护稳压器 LT4356-3，该器件具有用于高可用性系统的过流保护和浪涌电流限制。LT4356-3 是一个新的可选版本，在故障情况下提供锁断工作，它也是一个产品系列的最新成员，这个产品系列用来抑制高压浪涌和电流，以保护下游电子组件免受损坏。LT4356-3 提供高能效屏障，以限制提供给电气设备的电能和热
近日，凌力尔特公司(LinearTechnologyCorporation)推出过压保护稳压器LT4356-3，该器件具有用于高可用性系统的过流保护和浪涌电流限制。LT4356-3是一个新的可选版本，在故障情况下提供锁断工作，它也是一个产品系列的最新成员，这个产品系列用来抑制高压浪涌和电流，以保护下游电子组件免受损坏。LT4356-3提供高能效屏障，以限制提供给电气设备的电能和热能，这在本质安全(IntrinsicSafety)应用中是一个重要要求。本质安全设备必须
过压保护稳压器LT4356-3具有用于高可用性系统的过流保护和浪涌电流限制。LT4356-3 是一个新的可选版本，在故障情况下提供锁断工作，它也是一个产品系列的最新成员，这个产品系列用来抑制高压浪涌和电流，以保护下游电子组件免受损坏。LT4356-3 提供高能效屏障，以限制提供给电气设备的电能和热能，这在本质安全 (Intrinsic Safety) 应用中是一个重要要求。本质安全设备必须可在有
LT4356描述LT®4356-3浪涌抑制器可保护负载免遭高电压瞬变的损坏。它能够通过控制一个外部N沟道MOSFET的栅极以在过压过程中(比如：汽车应用中的负载突降情况)调节输出。LT4356-3还负责监视VCC和SNS引脚之间的电压降，以防止遭受过流故障的影响。一个内部放大器用于把电流检测电压限制为50mV。不管在哪一种故障情况下，定时器的起动均与MOSFET应力成反比。
