LT5512

1kHz 至 3GHz 高信号电平有源混频器

LT5512产品信息:

概览

优势和特点

  • 宽带 RF、LO 和 IF 操作
  • 高输入 IP3:
    • >20dBm (30MHz 至 900MHz)
    • +17dBm (在 1900MHz)
  • 典型转换增益:1dB
  • SSB 噪声指数:
    • 11dB (在 900MHz)
    • 14dB (在 1900MHz)
  • 集成 LO 缓冲器:不易受 LO 驱动电平的影响
  • 单端或差分 LO 驱动
  • 高 LO-RF 隔离度
  • 使能功能
  • 4.5V 至 5.25V 电源电压范围
  • 4mm × 4mm QFN 封装

产品详情

LT 5512 是一款有源双平衡混频器 IC,专为高线性度 HF、VHF 和 UHF 应用而优化。该 IC 包括一个用于驱动混频器的集成 LO 缓冲器放大器和一个用于改善 LO-RF 隔离度的 RF 缓冲器放大器。内部偏置电路免除了增设精准外部电阻器的需要,并允许采用使能控制 (EN) 引脚来关断器件。

外部匹配的 RF 和 IF 端口使得混频器能够在非常低 (1MHz 以下) 或高达 3GHz 的频率条件下使用。差分 LO 输入是专为单端或差分输入驱动而设计的。

LT5512 是无源二极管混频器的一种高线性度替代方案。与具有转换损耗并需要高 LO 驱动电平的无源混频器不同,LT5512 提供了转换增益且所需的 LO 驱动电平低得多。
应用

  • HF/VHF/UHF 混频器
  • 蜂窝/PCS/UMTS 基础设施
  • 高线性度混频器应用
  • ISM 频段接收机
  • 无线医用遥测系统 (WMTS)

LT5512数据手册:

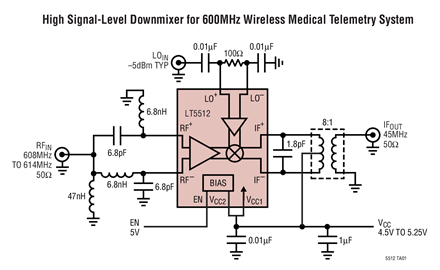

LT5512引脚功能、电路图:

LT5512

【用 途】 信号电平有源混频器【性能 参数】 采用QFN16脚封装,4.5V至5.25V电源电压范围,宽带RF、LO和IF操作,高输入IP3:>20dBm(30MHz至900MHz):+17dBm(在1900MHz),典型转换增益:1dB,SSB噪声指数:11dB(在900MHz):14dB(在1900MH
