LT5522

600MHz 至 2.7GHz 高信号电平下变频混频器

LT5522产品信息:

概览

优势和特点

  • 内部片上 RF 输入变压器
  • 50欧姆 单端 RF 和 LO 端口
  • 高输入 IP3:+25dBm/ 900MHz
    +21.5dBm/ 1900MHz
  • 低功耗:280mW (典型值)
  • 集成 LO 缓冲器:低 LO 驱动电平
  • 高 LO-RF 和 LO-IF 隔离度
  • 宽 RF 频率范围:0.6GHz 至 2.7GHz*
  • 外部组件非常少
  • 使能功能
  • 4.5V 至 5.25V 电源电压范围
  • 16 引脚 (4mm x 4mm) QFN 封装

产品详情

LT 5522 有源下变频混频器专为包括电缆和无线基础设施在内的高线性度下变频应用而优化。该 IC 包括一个用于驱动双平衡混频器的高速差分 LO 缓冲放大器。LO 缓冲器被内部匹配成宽带单端操作方式,且无需外部组件。

RF 输入端口包括一个集成 RF 变压器,并被内部匹配到 1.2G 到 2.3G 的频带内,且无需外部组件。采用一个分流电容器或电感器可将 RF 输入匹配分别下移至 600MHz 或上移至 2.7GHz。该器件所具有的高集成度较大限度地降低了总体解决方案的成本、电路板占用空间和系统级偏差。

LT5522 具有性能高、外形小且没有额外功耗的特点。

*可在一个更宽的频率范围内工作,但器件性能有所下降。请咨询凌特公司的工厂以获得相关的信息和帮助。


应用

  • 蜂窝、PCS 和 UMTS 频段基础设施
  • CATV 下行链路基础设施
  • 2.4GHz ISM
  • 高线性度下变频器应用

LT5522数据手册:

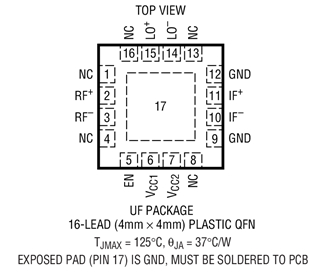

LT5522引脚功能、电路图:

LT5522

【用 途】 【性能 参数】【互换 兼容】

凌特推出新型高性能有源下变频混频器

凌特公司(Linear Technology)宣布推出工作于600MHz 到 2.7GHz RF 输入范围的新型高性能有源下变频混频器 LT5522.这个器件兼具高性能、匹配输入特性以及少外部组件等优点LT5522 具有高 3 阶截取(IP3)性能,从而扩大了系统动态范围和简化了接收器设计.而且,LT5522 RF

变压器中频匹配技术与分立器件式拜仑方法比较

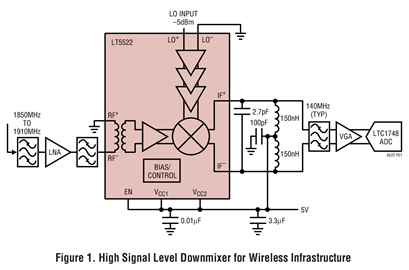

图1:lt5522向下混频器应用方案―if变压器匹配。高线性度有源混频器最近的性能改进得到
