LT5525

高线性度、低功率下变频混频器

LT5525产品信息:

概览

优势和特点

  • 宽输入频率范围:0.8GHz 至 2.5GHz*
  • 宽带 LO 和 IF 操作
  • 高输入 IP3:在 1900MHz 时为 +17.6dBm
  • 典型转换增益:在 1900MHz 时为 -1.9dB
  • 高 LO-RF 和 LO-IF 隔离
  • SSB 噪声指数:在 1900MHz 时为 15.1dB
  • 单端 50欧姆 RF 和 LO 接口
  • 集成的 LO 缓冲器:-5dBm 驱动电平
  • 低电源电流:28mA (典型值)
  • 使能功能
  • 单 5V 电源
  • 16 引脚 QFN (4mm x 4mm) 封装

产品详情

LT 5525 是一款专为诸如点对点数据传输、高性能无线电和无线基础设施系统等高线性度应用而优化的低功率宽带混频器。该器件包括一个用于驱动双平衡有源混频器内核的内部 50欧姆 匹配高速 LO 放大器。一个集成化 RF 缓冲器放大器可提供卓越的 LO-RF 隔离度。LT5525 集成了 RF 输入平衡-不平衡变压器和所有相关联的 50欧姆 匹配组件。IF 端口能够容易地在宽广的频率范围内实现匹配,以在各种应用中使用。

LT5525 为无源混频器提供了一种高性能的替代方案。与要求高 LO 驱动电平的无源混频器不同,LT5525 可在低得多的 LO 输入电平条件下运行,而且对 LO 功率电平变化的敏感度低得多。

* 可实现在更宽频率范围内的运行,而性能有所下降。更多信息请咨询凌力尔特 (现隶属 ADI)。

应用

  • 点对点数据通信系统
  • 无线基础设施
  • 高性能无线电
  • 高线性度接收机应用

LT5525数据手册:

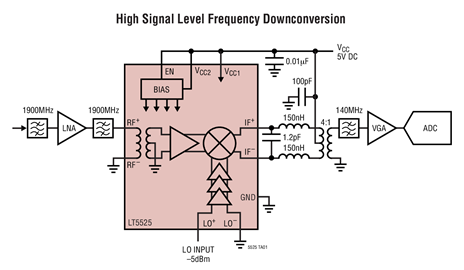

LT5525引脚功能、电路图:

Linear两款 RF 有源混频器

LT5525 和 LT5526 消耗的功率仅为其它高性能混频器的一半,同时具有卓越的线性度,可满足蜂窝和无线中继器、皮基站、点到点无线链路和移动无线电设备的要求。

凌特推出两款RF有源混频器

lt5525 和 lt5526 消耗的功率仅为其它高性能混频器的一半,同时具有卓越的线性度,可满足蜂窝和无线中继器、皮基站、点到点无线链路和移动无线电设备的要求。
