LT5528

1.5GHz 至 2.4GHz 高线性度直接正交调制器

LT5528产品信息:

概览

优势和特点

  • 直接转换至 1.5GHz ~ 2.4GHz
  • 高 OIP3:在 2GHz 時為 21.8dBm
  • 5MHz 偏移条件下的低输出噪声层:
    • 无 RF:-159.3dBm/Hz
    • P(OUT) = 4dBm:-151.8dBm/Hz
  • 四通道 W-CDMA ACPR:在 2.14GHz 時為 -66dBc
  • 集成 LO 缓冲器和 LO 正交相位发生器
  • 50欧姆 AC 耦合单端 LO 和 RF 端口
  • 至基带输入的 50欧姆 DC 接口
  • 低载波漏泄:在 2GHz 時為 -42dBm
  • 高图像载波抑制:在 2GHz 時為 45dB
  • 16 引脚 QFN 4mm × 4mm 封装

产品详情

LT 5528 是一款专为包括无线基础设施在内的高性能无线应用而设计的直接 I/Q 调制器。它允许使用差分基带 I 和 Q 信号来对一个 RF 信号进行直接调制,并支持 PHS、GSM、EDGE、TD-SCDMA、CDMA、CDMA2000、W-CDMA 及其他系统。也可通过向I和 Q 输入端施加 90℃ 移相信号来把该器件配置成一个图像载波抑制上变频混频器。I/Q 基带输入包括电压至电流转换器,而这些转换器又负责驱动双平衡混频器。这些混频器的输出被相加并输送至一个片上 RF 变压器,该 RF 变压器将差分混频器信号转换为一个 50欧姆 单端输出。四个平衡 I 和 Q 基带输入端口用于通过一个具有约 0.5V 共模电压电平的电源进行 DC 耦合。LO 通路包括一个具有单端输入的 LO 缓冲器和负责生成用于混频器的 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V。


应用

  • DCS、PCS 和 UMTS 频段的基础设施发送
  • PCS 和 UMTS 频段的图像载波抑制上变频混频器
  • 用于 1.5GHz 至 2.4GHz 本机振荡器信号的低噪声可变移相器

LT5528数据手册:

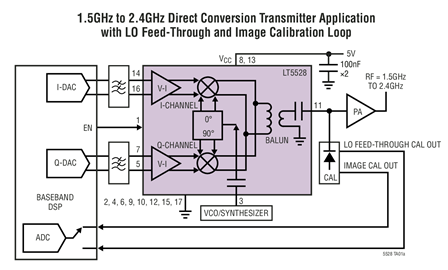

LT5528引脚功能、电路图:

LT5528

【用 途】 I/Q调制器【性能 参数】  采用16引脚QFN4mm×4mm封装,直接转换至1.5GHz~2.4GHz,高OIP3:在2GHz時為21.8dBm,5MHz偏移条件下的低输出噪声层:无RF:-59.3dBm/Hz,POUT=4dBm:-151.8dBm/Hz,四通道W-CDMAACPR:在2.14

凌特直接转换调制器可提高3G蜂窝基站发送器性能

凌特公司(linear technology)推出一款可用于设计下一代3g无线基站发送器的直接转换调制器——lt5528。该器件在不降低性能的情况下,可以更低的系统成本设计出更加紧凑的基站发送器。lt5528针对w-cdma、td-scdma、gsm及phs等高性能无线基础设施应用,同时也适用于宽带固定无线接入、点到点无线链路及其它高性能无线电设备。    lt5528具有一对匹配双平衡混频器形成

Linear 直接转换调制器

直接I-Q调制器LT5528在不降低性能的情况下,能够促成以更低的系统成本设计出更加紧凑的基站发送器。LT5528特别针对W-CDMA、TD-SCDMA、GSM及PHS等高性能无线基础设施应用,但同时也适用于宽带固定无线接入、点到点无线链路及其它高性能无线电设备。LT5528具有的一对匹配双平衡混频器形成载波抑制和镜像抑制的I-Q(同相与正交

凌特针对3G基站推出直接转换调制器

直接 i-q 调制器 lt5528 在不降低性能的情况下,能够促成以更低的系统成本设计出更加紧凑的基站发送器。lt5528 特别针对 w-cdma、td-scdma、gsm 及 phs 等高性能无线基础设施应用,但同时也适用于宽带固定无线接入、点到点无线链路及其它高性能无线电
