LT 5558 是一款专为包括无线基础设施在内的高性能无线应用而设计的直接 I/Q 调制器。该器件允许使用差分基带 I 和 Q 信号来对一个 RF 信号进行直接调制。它支持 GSM、EDGE、CDMA、CDMA2000 及其他系统。另外，也可通过向 I 和 Q 输入端施加 90° 相移信号以将此器件配置成一个镜频抑制上变频混频器。高阻抗 I/Q 基带输入包括电压至电流转换器，而这些转换器又负责驱动双平衡混频器。这些混频器的输出被相加并输送至一个片内 RF 变压器，该 RF 变压器将差分混频器信号转换为一个 50欧姆 单端输出。平衡的 I 和 Q 基带输入端口用于通过一个具有约 2.1V 共模电压电平的电源进行 DC 耦合。LO 通路包括一个具有单端输入的 LO 缓冲器，和负责产生用于混频器之 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V。

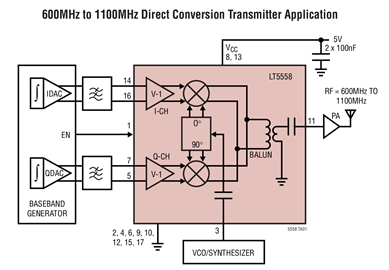

应用
LT5558的&nbs
LT5558的I(同相)和Q(正交相位)基带输入提供了高阻抗和一个2.1V的共模电压，从而实现了高输入信号驱动电平以及至有源滤波器的便利基带耦合。其直接
LT5558的I（同相）和Q（正交相位）基带输入提供了高阻抗和一个2.1V的共模电压，从而实现了高输入信号驱动电平以及至有源滤波器的便利基带耦合。
lt5558 的 i（同相）和 q（正交相位）基带输入提供了高阻抗和一个 2.1v 的共模电压，从而实现了高输入信号驱动电平以及至有源滤波器的便利基带耦合。
据称，LT5558的I(同相)和Q(正交相位)基带输入提供了高阻抗和一个2.1V的共模电压，从而实现了高输入信号驱动电平以及有源滤波器的便利基带耦合。
LT5558的I（同相）和Q（正交相位）基带输入提供了高阻抗和一个2.1V的共模电压，从而实现了高输入信号驱动电平以及至有源滤波器的便利基带耦合。
LT5558的I(同相)和Q(正交相位)基带输入提供了高阻抗和一个2.1V的共模电压，从而实现了高输入信号驱动电平以及至有源滤波器的便利基带耦合。
