LT 5568-2 是一款专为包括无线基础设施在内的高性能无线应用而设计的直接 I/Q 调制器。该器件允许使用差分基带 I 和 Q 信号来对一个 RF 信号进行直接调制。它支持 GSM、EDGE、CDMA、CDMA2000 和其他在 850MHz 至 965MHz 频段内运行的系统。可通过向 I 和 Q 输入端施加 90° 相移信号以将此器件配置成一个镜频抑制上变频混频器。I/Q 基带输入包括电压至电流转换器，而这些转换器又负责驱动双平衡混频器。这些混频器的输出被相加并输送至一个片内 RF 变压器，该 RF 变压器将差分混频器信号转换为一个 50欧姆 单端输出。4 个平衡的 I 和 Q 基带输入端口用于通过一个具有约 0.5V 共模电压电平的电源进行 DC 耦合。LO 通路包括一个具有单端输入的 LO 缓冲器，和负责产生用于混频器之 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V。
应用

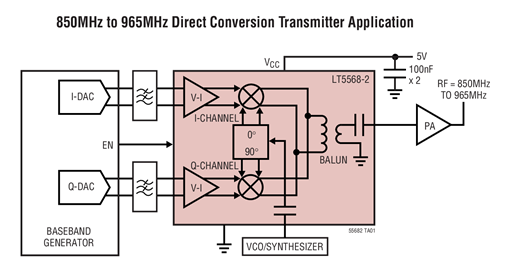

凌力尔特( Linear)的LT5568-2是一款集成I/Q调制器，它可以针对Class 1 Gen 2标准的UHF RFID（超高频射频识别）阅读器产生900MHz的传输信号。在具体应用LT5568-2设计UHF RFID时，应该关注哪些问题呢？LT5568-2是一款集成I/Q调制器，它可以针对Class 1 Gen 2标准的UHF RFID（超高频射频识别）阅读器产生900MHz的传输信号。

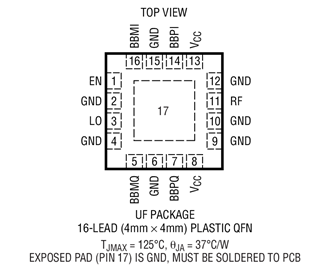

【用 途】 正交调制器【性能 参数】 采用16引脚4mmx4mm表面贴装QFN封装，用单5V电源工作。典型工作电流为117mA。该器件可以用ENABLE引脚关断。禁止工作时，该芯片消耗最高50uA静态电流以节省功率。 特点： 频率范围：700MHz至1050MHz
LT5568接受I（输入相位）和Q（正交相位）基带信号并直接调制到射频传输频率上。其零中频（Zero-IF）发送器架构使基站设计师能够获得高性能，同时减少器件数量、缩小尺寸并节省系统成本。该产品具有卓越的线性度，在850MHz时的OIP3（输出3阶截取点）为22.9dBm，而OIP2（输出2阶
