LT5568

700MHz 至 1050MHz 高线性度直接正交调制器

LT5568产品信息:

概览

优势和特点

  • 频率范围:700MHz 至 1050MHz
  • 高 OIP3:在 850MHz 時为 +22.9dBm
  • 5MHz 偏移条件下的低输出噪声层:
    无 RF: -160.3dBm/Hz
    POUT= 4dBm: -154dBm/Hz
  • 3 通道 CDMA2000 ACPR:在 850MHz 時为 -71.4dBc
  • 集成的 LO 缓冲器和 LO 正交相位发生器
  • 50欧姆 AC 耦合单端 LO 和 RF 端口
  • 至基带输入的 50欧姆 DC 接口
  • 低载波漏泄:在 850MHz 時为 -43dBm
  • 高镜频抑制:在 850MHz 時为 -46dBc
  • 16 引脚 QFN 4mm x 4mm 封装

产品详情

LT 5568 是一款专为包括无线基础设施在内的高性能无线应用而设计的直接 I/Q 调制器。该器件允许使用差分基带 I 和 Q 信号来对一个 RF 信号进行直接调制。它支持 PHS、GSM、EDGE、TD-CDMA、CDMA、CDMA2000、W-CDMA 及其他系统。另外,也可通过向 I 和 Q 输入端施加 90° 相移信号以将此器件配置成一个镜频抑制上变频混频器。I/Q 基带输入包括电压至电流转换器,而这些转换器又负责驱动双平衡混频器。这些混频器的输出被相加并输送至一个片内 RF 变压器,该 RF 变压器将差分混频器信号转换为一个 50欧姆 单端输出。4 个平衡的 I 和 Q 基带输入端口用于通过一个具有约 0.5V 共模电压电平的电源进行 DC 耦合。LO 通路包括一个具有单端输入的 LO 缓冲器,和负责产生用于混频器之 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V。

应用

  • 用于蜂窝频段的基础设施发送 (Tx)
  • 用于蜂窝频段的镜频抑制上变频器
  • 用于 700MHz 至 1050MHz 本机振荡器信号的低噪声可变移相器
  • RFID 阅读器

LT5568数据手册:

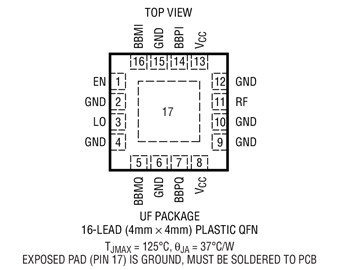

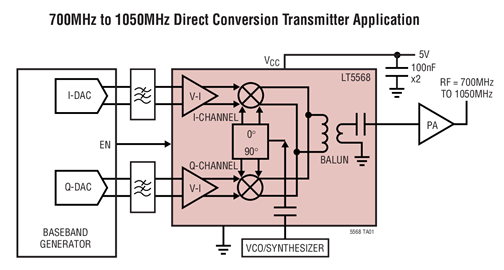

LT5568引脚功能、电路图:

LT5568

【用 途】 正交调制器【性能 参数】  采用16引脚4mmx4mm表面贴装QFN封装,用单5V电源工作。典型工作电流为117mA。该器件可以用ENABLE引脚关断。禁止工作时,该芯片消耗最高50uA静态电流以节省功率。 特点: 频率范围:700MHz至1050MHz

针对Class 1 Gen 2标准的RFID I/Q调制器

凌力尔特( Linear)的LT5568-2是一款集成I/Q调制器,它可以针对Class 1 Gen 2标准的UHF RFID(超高频射频识别)阅读器产生900MHz的传输信号。在具体应用LT5568-2设计UHF RFID时,应该关注哪些问题呢?LT5568-2是一款集成I/Q调制器,它可以针对Class 1 Gen 2标准的UHF RFID(超高频射频识别)阅读器产生900MHz的传输信号。

正交调制器降低 GSM 基站和 RFID 阅读器成本并提高其性能

LT5568接受I(输入相位)和Q(正交相位)基带信号并直接调制到射频传输频率上。其零中频(Zero-IF)发送器架构使基站设计师能够获得高性能,同时减少器件数量、缩小尺寸并节省系统成本。
