LT 5581 是一款 10MHz 至 6GHz、低功率、单片式、精准 RMS 功率检波器。该 RMS 检波器运用一种专有方法来准确地测量具高达 12dB 峰均比调制信号的 -34dBm 至 +6dBm RF 功率 (在 2.14GHz)。它输出一个在线性刻度上与一个以 dBm 为单位的 RF 输入信号功率成比例的 DC 电压。LT5581 适合于众多 RF 标准的精准功率测量和控制，包括 GSM/EDGE、CDMA、CDMA2000、W-CDMA、TD-SCDMA、UMTS、LTE 和 WiMAX 等。最终的 DC 输出与一个片内 300欧姆 电阻器相串联，该电阻器仅需利用单个片外电容器即可对输出调制纹波实施进一步的滤波处理。
凌力尔特(linear)日前发表一款宽频6ghz rms侦测器lt5581，具有40db动态范围及1.4ma低作业供应电流。lt5581可输出dc电压，其为对数输入功率之线性比，可在整个40db范围内以优于±1db之线性度提供简易、mv/db缩放比。 lt5581的rms量测功能可提供±0.2db内的精准rf功率读数，不论具备高锋值因素之调变内容、多载波或多音讯之波形为何。此外，lt5581可于

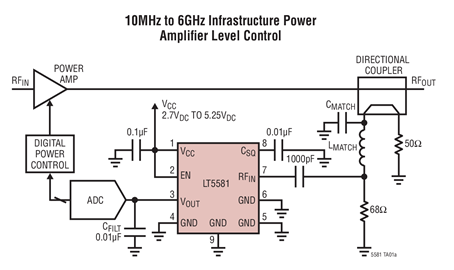

LT5581应用电路LT5581pdfdatasheet(6GHzRMSPowerDetectorwith40dBDynamicRange)

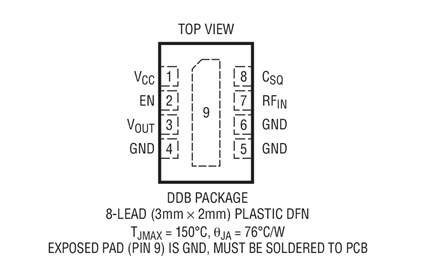

【用 途】 低功率RMS检测器【性能 参数】 采用纤巧8引线、3mmx2mmDFN表面贴装封装，2.7V至5.25V的宽电源电压范围内工作。具有40dB动态范围和1.4mA低工作电源|稳压器电流。 引脚排列图：【互换 兼容】
