LT6201

165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运算放大器系列

LT6201产品信息:

概览

优势和特点

  • 低噪声电压:0.95nV/√Hz (100kHz)
  • 增益带宽乘积:
    • LT6200/LT6201 165MHz A(V) = 1
    • LT6200-5 800MHz A(V) ≥ 5
    • LT6200-10 1.6GHz A(V) ≥ 10
  • 低失真:-80dB (在 1MHz,R(L) = 100欧姆)
  • 两个 LT6201 在纤巧的 DFN 封装
  • 输入共模范围包括两个电源轨
  • 轨至轨输出摆幅
  • 低失调电压:1mV (最大值)
  • 宽电源范围:2.5V 至 12.6V
  • 输出电流:60mA (最小值)
  • SO-8 和扁平 (1mm) ThinSOT 封装
  • 工作温度范围:-40°C 至 85°C
  • 具电源关断、热停机功能

产品详情

LT 6200/LT6201 是单通道和双通道超低噪声、轨至轨输入和输出、单位增益稳定的运算放大器,具有 0.95nV/√Hz 的噪声电压。这些放大器集非常低噪声、165MHz 增益带宽和 50V/μs 转换速率于一身,并专为低电压信号调理系统而优化。一个停机引脚负责在待机条件下减小电源电流,而热停机电路则用于保护器件免遭过载条件的损坏。

LT6200-5/LT6200-10 是专为较高增益应用而优化的单通道放大器,实现了较高的增益带宽和转换速率。LT6200 系列在采用 2.5V 至 12.6V 电源时能够维持其性能,并针对 3V、5V 和 ±5V 电源拟订了技术规格。

为了实现紧凑的电路板布局,LT6200/LT6200-5/LT6200-10 采用了 6 引脚 ThinSOT 和 8 引脚 SO 封装。双通道器件 LT6201 采用一种具标准引出脚配置的 8 引脚 SO 封装和一种纤巧、双侧引脚细间距无引线封装 (DFN)。这些放大器可被用来直接替代许多高速运放,以改善输入/输出范围和噪声性能。


应用

  • 跨阻抗放大器
  • 低噪声、信号处理
  • 有源滤波器
  • 轨至轨缓冲放大器
  • 驱动 A/D 转换器

LT6201数据手册:

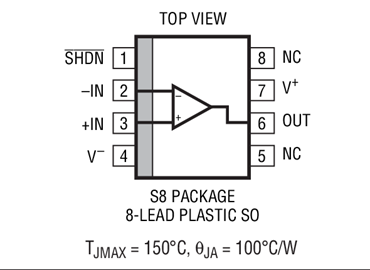

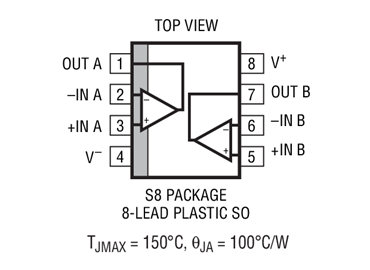

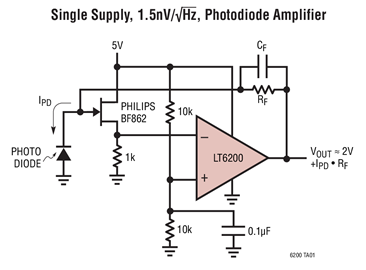

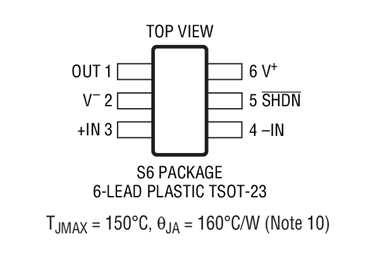

LT6201引脚功能、电路图:

LT6201

【用 途】 低噪声运算放大器【性能 参数】 采用扁平 (1mm) ThinSOT 8脚封装。 特点: 低噪声电压:0.95nV/√Hz(100kHz) 增
