LT6211产品信息：

概览

优势和特点
产品详情

优势和特点

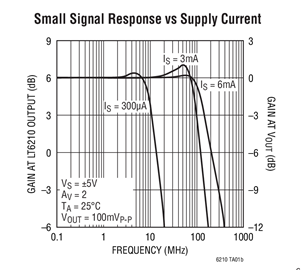

可编程电源电流和带宽：
- 10MHz (在每个放大器的电源电流为 300μA) 至高达 200MHz (在每个放大器的电源电流为 6mA)
轨至轨输出：
- 0.05V 至 2.85V (采用 3V 单电源)
高转换速率：700V/μs
高输出驱动：
- ±75mA 最小输出电流
C-Load 运算放大器驱动全容性负载
低失真：
- -70dB HD2 (在 1MHz 2V(P-P))
- -75dB HD3 (在 1MHz 2V(P-P))
快速稳定：
- 20ns 稳定至 0.1% (对于 2V 阶跃)
可向 150欧姆负载提供卓越的视频性能：
- 0.20% 的差分增益
- 0.10° 的差分相位
宽电源范围：
- 3V 至 12V 单电源
- ±1.5V 至 ±6V 双电源
小外形尺寸：
- 扁平 (高度仅 1mm) 6 引脚 SOT-23 (ThinSOT )
- 3mm x 3mm x 0.8mm DFN 和 10 引脚 MSOP 封装

产品详情

LT 6210 / LT6211 是单通道 / 双通道电流反馈放大器，具有可在外部设置的电源电流和从10MHz (在每个放大器的电源电流为 300μA 时) 至 200MHz (在每个放大器的电源电流为 6mA 时) 的带宽。它们具有一个低失真轨至轨输出级、700V/μs 的转换速率和一个 75mA 的最小输出驱动电流。

LT6210 / LT6211 可采用低至 3V 的单工作电源和高达 12V 或 ±6V 的工作电源。I(SET) 引脚允许针对特定的带宽、失真或转换速率要求来优化静态电流。每个放大器的电源电流可利用一个外部电阻器或电流源在仅 300μA 至 6mA 的范围内进行设置，这与电源电压无关。

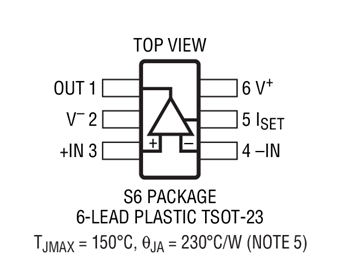

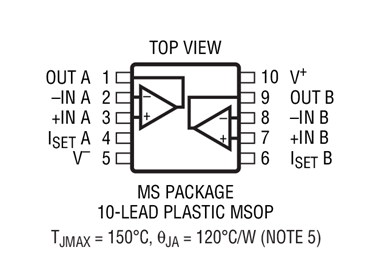

LT6210 采用扁平 (高度仅 1mm) 6 引脚 SOT-23 封装。LT6211 采用 10 引脚 MSOP 和 3mm x 3mm x 0.8mm DFN 封装。

应用

缓冲器
视频放大器
电缆驱动器
移动通信
低功率 / 电池应用

LM75BGD	LM75ADP	LM75AD	LM75BTP	LM75BDP
LM75BD	LPC5536JHI48	LPC5534JHI48	LPC5536JBD64	LPC5536JBD100
LPC5534JBD64	LPC5534JBD100	LPC51U68JBD64	LPC51U68JBD48	LPC55S69JEV98
LPC55S69JBD64	LPC55S69JBD100	LPC55S66JEV98	LPC55S66JBD64	LPC55S66JBD100

LT6211

LT6211产品信息：

概览

优势和特点

产品详情

LT6211数据手册：

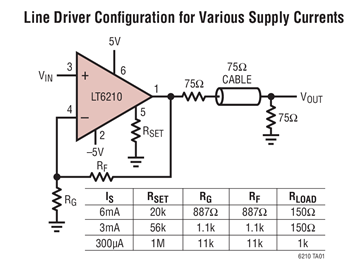

LT6211引脚功能、电路图：
