LT6372-1是一款增益可编程、高精度仪表放大器，具有出色的直流精度。如此高的精度可以检测到较小的信号，并简化了校准要求，尤其是在整个温度范围内。LT6372-1将特性集成到LT6370中，从而进一步提高了精度并简化了与ADC的接口。
LT6372-1使用专有的高性能双极性工艺，该工艺实现了出色的精度以及长期稳定性。LT6372-1进行了激光微调，以实现非常低的输入失调电压(60µV)和高CMRR（86 dB，G = 1）。专有的片内测试功能可通过自动测试确保增益漂移(35 ppm /°C)。
LT6372-1的差动放大器采用分离基准配置，简化了放大器输出到ADC输入范围中心的电平转换。还提供输出箝位引脚，以限制可施加到ADC输入的电压。LT6372-1的输入上集成了EMI滤波，以在出现严重RF干扰时保持精度。
LT6372-1集成在MS16E内或采用20引脚3mm × 4mm QFN封装。LT6372-1完全适应-40°C至85°C以及-40°C至125°C温度范围。

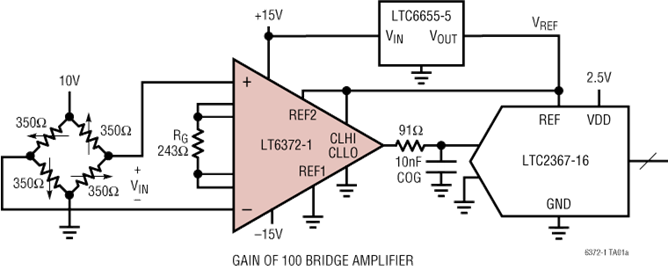

应用
