LT6411

650MHz 差分 ADC 驱动器 / 双通道可选增益放大器

LT6411产品信息:

概览

优势和特点

  • 650MHz -3dB 小信号带宽
  • 600MHz -3dB 大信号带宽
  • 高转换速率:3300V/μs
  • 可容易地针对单端至差分转换进行配置
  • 200MHz ±0.1dB 带宽
  • 用户可选的增益:+1、+2 和 -1
  • 无需外部电阻器
  • 在 30MHz 具有 46.5dBm 的等效 OIP3 (当驱动一个 ADC)
  • 具有 2V(P-P) 复合、差分输出时的 IM3:
    • -87dBc (在 30MHz)
    • -83dBc (在 70MHz)
  • -77dB SFDR (在 30MHz,2V(P-P) 差分输出)
  • 6ns 0.1% 稳定时间 (对于 2V 阶跃)
  • 低电源电流:每个放大器为 8mA
  • 0.02% 的差分增益,0.01° 的差分相位
  • 50dB 的通道分离度 (在 100MHz)
  • 宽电源范围:±2.25V (4.5V) 至 ±6.3V (12.6V)
  • 3mm x 3mm 16 引脚 QFN 封装

产品详情

LT 6411 是一款具个别可选增益 (+1、+2 和 -1) 的双通道放大器。该放大器拥有适合驱动 ADC 的卓越失真性能以及面向视频、数据传输和其他高速应用的优异带宽和转换速率。通过把一个放大器配置为增益 = +1,而将另一个放大器配置为增益 = -1,在系统增益 = 2 的情况下实现单端至差分转换是特别简单。LT6411 的使用可依靠高达 ±6V 的分离型电源和低至 4.5V 的单电源。

当启用时,每个放大器仅吸收 8mA 静态电流。在停用时,输出引脚变至高阻抗,每个放大器的吸收电流小于 350μA。

LT6411 运用凌力尔特 (现隶属 ADI) 专有的低电压、互补、双极型工艺制造,可提供超紧凑型 3mm x 3mm 16引脚 QFN 封装。


应用

  • 差分 ADC 驱动器
  • 单端至差分转换
  • 差分视频线路驱动器

LT6411数据手册:

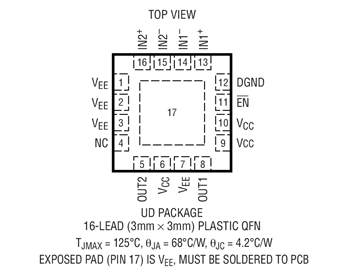

LT6411引脚功能、电路图:

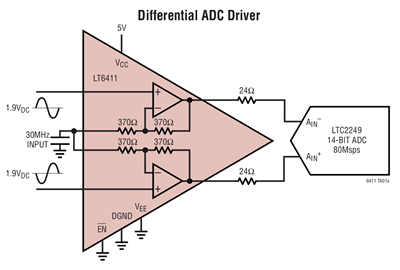

具增益为 +2 和共模控制功能的单端至差分转换器

由于 LT6411 每个通道的增益可独立配置,因此在放大差分信号以及将单端信号转换为差分信号时,LT6411 可用于提供一个数值为 +2 的增益。
