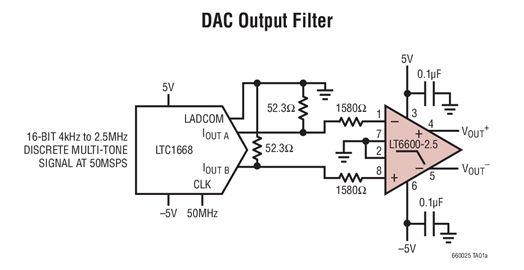

LT 6600-2.5 组合了一个全差分放大器和一个近似切比雪夫 (Chebyshev) 频率响应的4 阶 2.5MHz 低通滤波器。大多数差分放大器都需要使用很多精准的外部元件，以修整增益和带宽。与此大不相同的是，当采用 LT6600-2.5 时，可由两个外部电阻器来设置差分增益，而且滤波器的 2.5MHz 截止频率和通带纹波是在内部设定的。LT6600-2.5 还提供了用于设定其输出共模电压所必需的电平移动，以适应 A/D 的基准电压要求。
LT6600-2.5 采用一种专有的内部架构，集成了一个抗混叠滤波器和一个差分放大器/驱动器，而并未牺牲失真或低噪声性能。在单位增益条件下，测得的带内信噪比达到了令人注目的 86dB。在较高的增益条件下，输入参考噪声下降，于是，该器件能够处理较小的输入差分信号，而不会使输出信噪比发生显著的劣化。

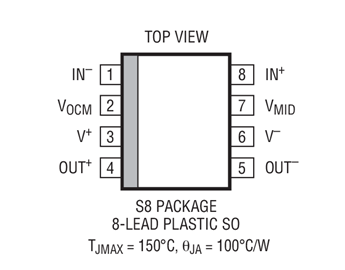

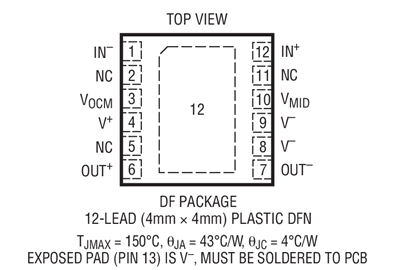

LT6600-2.5 还拥有在低电压条件下运作的能力。差分设计提供了针对一个 4V(P-P) 信号电平的超群性能，而该器件可采用单 3V 工作电源。LT6600-2.5 采用 SO-8 和 DFN-12 封装。
如需了解具较高截止频率的相似器件信息，请查阅 LT6600-5、LT6600-10、LT6600-15 和 LT6600-20 的数据表。
