LT8608

具有 2.5μA 静态电流的 42V、1.5A 同步降压型稳压器

LT8608产品信息:

概览

优势和特点

  • 宽输入电压范围:3.0V 至 42V
  • 超低静态电流突发模式 (Burst Mode ) 操作:
    • <2.5μA I(Q) (调节 12V(IN) 至 3.3V(OUT))
    • 输出纹波 < 10mV(P-P)
  • 高效率 2MHz 同步操作:
    • >92% 效率 (在 0.5A,从 12V(IN )产生 5V(OUT))
  • 1.5A 连续输出电流
  • 快速最小接通时间:35ns
  • 可调及可同步频率范围:200kHz 至 2.2MHz
  • 扩展频谱频率调制用于实现低 EMI
  • 允许使用小型电感器
  • 低压差
  • 峰值电流模式操作
  • 准确的 1V 使能引脚门限
  • 内部补偿
  • 输出软起动和跟踪
  • 小型10引脚MSOP封装或8引脚2mm × 2mm DFN封装
  • 通过AEC-Q100汽车应用认证

产品详情

LT8608是一款紧凑型高效率、高速同步单芯片降压型开关稳压器,瞬态电流功耗仅为1.7µA。LT8608可以提供1.5A连续电流。低纹波突发工作模式可在极低输出电流下保持高效率,同时使输出纹波低于10mV。采用峰值电流模式拓扑的内部补偿可使用小型电感,导致快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值,可用于设置V(IN)欠压闭锁或关断LT8608。当V(OUT)在±8.5%编程输出电压范围内以及故障条件下,PG标志会发出信号。

MSOP封装包括SYNC引脚以便同步到外部时钟或选择突发工作模式或带或不带扩频的跳脉冲模式;TR/SS引脚可设置软启动或跟踪。DFN封装省略了这些引脚,可以购买采用不同跳脉冲或突发工作模式的产品。

应用

  • 通用降压
  • 低 EMI 降压

LT8608数据手册:

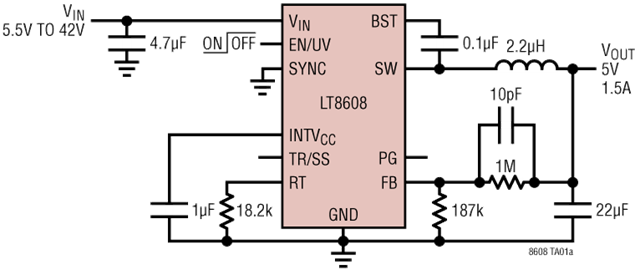

LT8608引脚功能、电路图:

1.5A 同步降压型 DC/DC 转换器可在 2MHz 提供 93% 效率

  凌力尔特公司 (Linear Technology Corporation) 推出1.5A、42V 输入同步降压型开关稳压器 LT8608

Linear推出1.5A、42V 输入同步降压型开关稳压器LT8608

Linear推出1.5A、42V 输入同步降压型开关稳压器 LT8608
