优势和特点

宽输入电压范围：3.0V 至 42V
超低静态电流突发模式工作：
- < 2.5μA I(Q) (调节 12V(IN) 至 3.3V(OUT))
- 输出纹波 < 10mV(P-P)
高效率 2MHz 同步操作：
- >93% 效率 (在 1A，从 12V(IN) 产生 5V(OUT))
最大连续输出电流：3A
最短快速导通时间：45ns
LT8609A提供固定3.3V和5V输出
可调及可同步频率范围：200kHz至2.2MHz

展频(SSFM)用于实现低EMI
允许使用小型电感
低压差
峰值电流工作模式
精确的1V使能引脚阈值
内部补偿
输出软启动和跟踪
小型10引脚MSOP封装、16引脚MSOP封装或10引脚3mm × 3mm DFN封装，带侧可湿翼
通过AEC-Q100汽车应用认证

产品详情

LT8609/LT8609A/LT8609B是一款紧凑型高效率、高速同步单芯片降压型开关稳压器，非开关瞬态电流功耗仅为1.7µA。LT8609/LT8609A/LT8609B可以提供3A连续电流。突发工作模式可在极低输出电流下保持高效率，同时使输出纹波保持在10mVP-P以下。SYNC引脚支持同步至外部时钟，或用于低EMI操作的扩频调制。采用峰值电流模式拓扑的内部补偿允许使用小电感，从而提供快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值且可用于编程VIN UVLO或关断器件。TR/SS引脚上的电容可在启动过程中对输出电压斜坡率进行编程，同时当VOUT在编程输出电压的±8.5%（可调输出部分）或±7.5%（固定输出部分）范围内以及故障条件下时PG标志会发出信号。LT8609A具有较慢的开关边沿以降低EMI辐射。LT8609B仅在跳脉冲模式下工作。


	跳脉冲模式、突发工作模式	开关边沿速度
LT8609	二者兼有	快速
LT8609A	二者兼有	中
LT8609B	跳脉冲	快速

应用

GSM 收发器
通用降压
低EMI降压

LM75BGD	LM75ADP	LM75AD	LM75BTP	LM75BDP
LM75BD	LPC5536JHI48	LPC5534JHI48	LPC5536JBD64	LPC5536JBD100
LPC5534JBD64	LPC5534JBD100	LPC51U68JBD64	LPC51U68JBD48	LPC55S69JEV98
LPC55S69JBD64	LPC55S69JBD100	LPC55S66JEV98	LPC55S66JBD64	LPC55S66JBD100

LT8609 LT8609A LT8609B

LT8609 LT8609A LT8609B产品信息：

概览

优势和特点

产品详情

LT8609 LT8609A LT8609B数据手册：

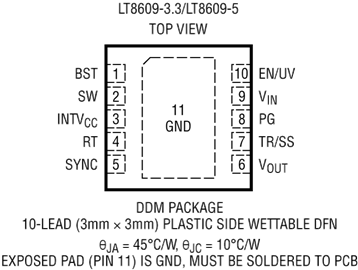

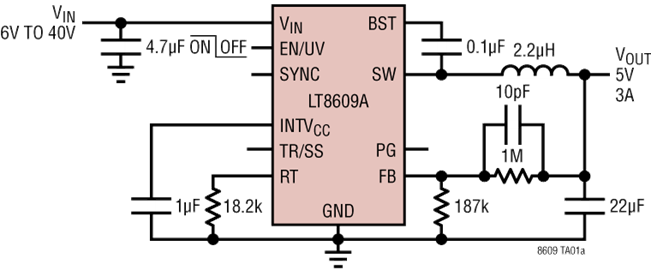

LT8609 LT8609A LT8609B引脚功能、电路图：
